Фотоатлас - распознаватель радиодеталей

[shursh]

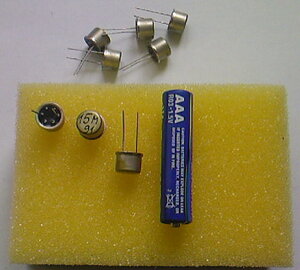

Непонятная деталька. Никак не звониться... Может кварц???

[Гость glc]

Это и есть кварц. Гармониковый, частота 15 мГц.

[Гость smarold]

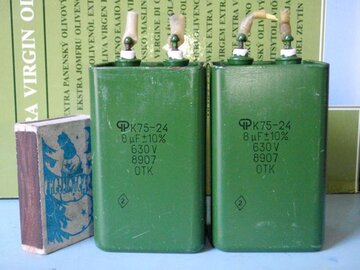

Конденсаторы комбинированные с метиллизированными обкладками К75-24.

Предназначены для работы в цепях постоянного, переменного, пульсирующего токов и в импульсных режимах.

Могут применяться взамен: МБГО, К73П-2, К73-26, К75-10.

Отличные шунты в выпрямителе анодного напряжения ламповых схем. Вдобавок очень компактны.

Изменено 24 Апреля, 2010 в 08:00 пользователем smarold

[Гость smarold]

Попался вот такой на вид электролит, но с замысловатой маркировкой.

Никто не поможет расшифровать это заморское создание (емкость и рабочее напряжение).

Цифровик на пределе 10 000 μF зашкалил, очевидно, что больше.

[Ubiks]

Транзистор П418 :angry:

Транзистор_П418.doc

[Гость drz]

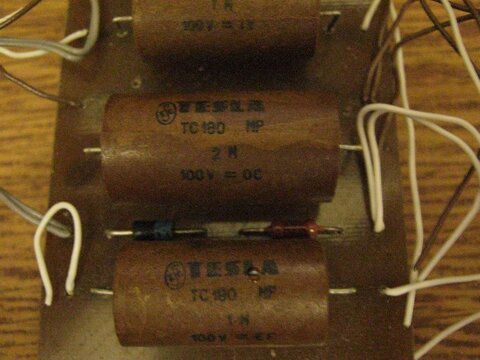

Вот таких вот конденсаторов с десяток попался... Что за звери такие?

[Гость smarold]

Чешская фирма "Тесла", совковый период. Кажется, металло-бумажные, вроде наших МБМ. Должны быть неплохими, но надо измерять на утечку.

[Гость ddo]

Чешская фирма "Тесла", совковый период. Кажется, металло-бумажные, вроде наших МБМ. Должны быть неплохими, но надо измерять на утечку.

Точно по "характеру" похожи на МБМ. Чаще всего в тесловских телефонах применялись. На звучание такие же как МБМ (т.е. слегка подкрашивают), плёнка почище звучать будет.

[Гость drz]

smarold, ddo

Спасибо. Значит в питалово их, в низковольтное...

[althair]

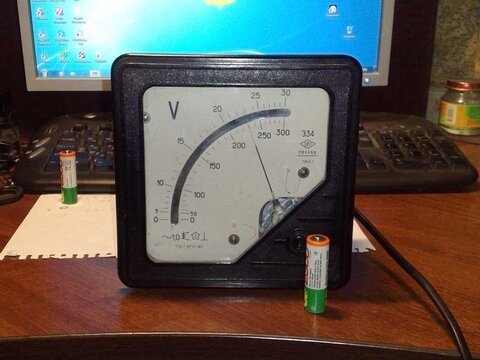

В полку моей коллекции измерительных монстриков сегодня прибыло: двухпредельный прямого включения щитовой вольтметр переменного тока Э34 30/300 вольт.



PS. C непонятным ламповым девайсом помог разобраться суровый дядька - вахтер у нас в офисе (оказывается - радиолюбитель старой закалки) - это часть блока питания (стабилизатор) от какого-то генератора ВЧ.

Изменено 26 Апреля, 2010 в 21:03 пользователем althair

[Гость borisz]

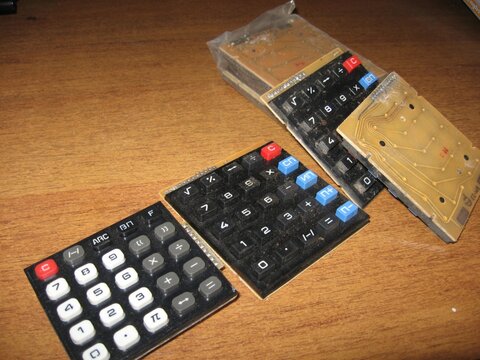

устройства ввода команд;





Добавлено после раздумий:

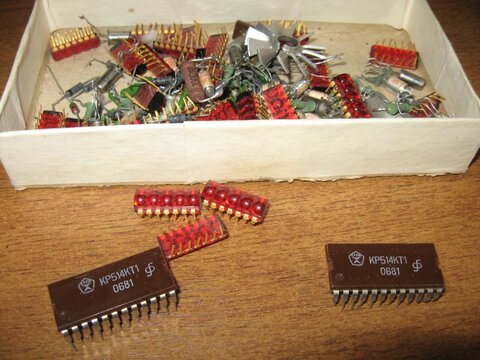

АЛС311 и ключи управления к нему;



Добавлено после раздумий:

Процессоры для ЭКВМ К145ИП12; ХО89; КР145ВХ3; К145ИК506 и пр.



Добавлено после раздумий:

А вот так у нас цветут сады: черешня, абрикос, персики, тльпоны!

Хотел выложить фотоотчёт, но выскакивает:

К сожалению у вас нет прав для публикации новостей на сайте.

Борис.

[Гость ddo]

smarold, ddo

Спасибо. Значит в питалово их, в низковольтное...

Ну да. Там кажется 160В рабочая напруга.

После копаний в инете.

Вот только что вычитал в новостях науки: "На основе композита из углеродных нанотрубок, покрытых полианилином, исследователи создали макет суперконденсатора с емкостью 500 Ф/г, что составляет предельно большую емкость для конденсаторов с углеродным электродом."

А вы говорите тесла, блек гейт.

Изменено 27 Апреля, 2010 в 09:31 пользователем ddo
