Двухтактный усилитель на ГУ-29

[Гость brewmaster]

подал с генератора на вход 1в 50гц на 1сетке 21.5 на второй 24 переменки

[TANk]

Если схема из сообщения №94, то крутить подстроечный R8 чтобы выровнять амплитуды. Удобно делать это двухлучевым осциллографом в режиме суммирования сигналов с входа А и входа В - получилась ровная суммирующая линия - значит все замечательно.

Если не получается выровнять - то надо заменить входную лампу и попробовать еще раз.



Вариант второй: на один луч осциллографа вывести сигнал со входа усилителя (прямо от генератора) на другой вывести сигнал с эквивалента нагрузки. Подрегулировать громкостью и чувствительностью осциллографа чтобы оба сигнала были максимально одинаковы по амплитуде, а потом этим же R8 довести форму синусов на входе и выходе до максимально точного совпадения. Выходная лампа тоже может иметь различия в параметрах половинок и одной половине для полной раскачки нужно например 20в амплитуды на сетке, а другой половине 22в (разброс в 10% не редкость и считается вполне нормальным для таких ламп).

Более точную настройку можно сделать уже подключив усилитель к компьютеру и используя программу позволяющуюю измерять нелинейные искажения и выводить спектр сигнала. Крутим регулировки до получения минимума искажений.

[Гость brewmaster]

r8 крутил разница 2вольта меньше не делается, больше делается

[Гость brewmaster]

Вот такой звук возбуждения

recording_1919600406_1.mp3



ОС отпаиваю свист пропадает, чистый звук становится

Изменено 24 Декабря, 2013 в 16:10 пользователем brewmaster

[TANk]

ОС отпаиваю свист пропадает, чистый звук становится

Значит ОС это ПОС, а не ООС.

Поменять местами провода на анодных колпачках у ГУ-29. Либо заземлить верхнюю по схеме часть вторичной обмотки а сигнал на ОС взять с нижней.

[Гость brewmaster]

Добрый день. Из за этого может быть, что звук тихий, получается что я не так намотал первичку, и низкие были как то слабыми.

Первый раз эти ТС мотаю





Надо было так мотать?

[TANk]

ТС в всмысле трансформаторы марки ТС160, ТС180 и т.п на ПЛ сердечнике (2 катушки внутрь которых продевается 2 подковы)

Стрелочка на рисунке что показывает? направление намотки? Слева направо это по часовой стрелке, а справа налево - против?

[Гость brewmaster]

ТС180.



На первом рис как я намотал. Стрелки показывают как мотал (направление) т.е слева на право и обратно с право налево не разрывая слои. Два вывода Начало и Конец 5 слоев по 228 витков

[TANk]

Правильно мотали. Я тоже так же мотаю. По способу 2 - можно получить меньшую паразитную емкость обмотки, но сама намотка при этом усложняется, а выигрыш получается сомнительным.

Возможно проблема в коммутации обмоток?

Как выглядит полная схема намотки и коммутации трансформатора.

Сколько секций первичной обмотки на каждой катушке, как они соединены воедино? Сколько секций вторичной обмотки и тоже как соединено?

[Гость brewmaster]

Как то так. Через лампочку включал, на вторичке 7.20 вольта, половина напряжения сети есть, лампочка не горит





если по стрелкам смотреть, то получается что первички катушек встречно включены

Изменено 28 Января, 2014 в 12:24 пользователем brewmaster

[TANk]

Вечером посмотрю подробнее в спокойной обстановке. Кажется мне что тут что то напутано.

[Гость kdtp]

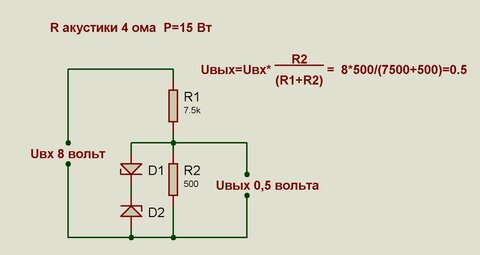

Где-то, как-то так. А по поводу ООС, ни как не могу сообразить. По-моему, как я нарисовал, получается ПОС. Если это так, тогда, чтобы получить ООС надо А1 и А2 подключить на концы катушек, а +400 на начало катушек. Короче, надо скоммутировать трансформатор и попробовать подключить обратную связь. Если будет возбуд, значит ПОС. Если нет, тогда всё в порядке, это ООС.





Добавлено после раздумий:

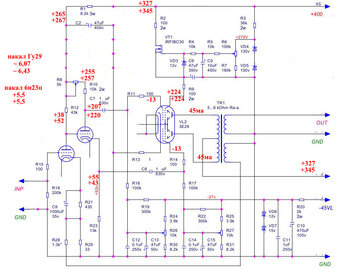

Вот полная схемка….
