BimBom

Стиральная машина ARDO A1033, неисправен блок управления

Рекомендованные сообщения

Приветствую , помогите советом , или зап частью (затраты само собой компенсирую) . Стиралка Ардо А1033 , с блоком управления 546033501 . Не запускается , только периодически пощелкивает раз в 3 секунды реле к2  в не зависимости от положения  ручки программатора , а так же когда снял блок для проверки и подключил по тестовой схеме








Нашел обрыв в резисторе R50  , (не  уверен в номинале так как плохо различимо, прочитал по маркировке  12.4 ом - чего то мало! ) Набросил схемку


подпоял на 10 ком напряжение просаживает - греется , проверил вся обвязка целая , оборвал провод  на 2 контакт чипа , без изменений , значит просаживает на 15 или 16 контакте чипа. Съездил в местную мастерскую , мастер сказал что это  чип с большей вероятностью  . На такие старые замены нет , поэтому если у кого есть , готов приобрести.








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет!!!

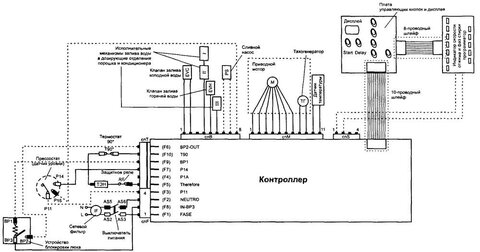

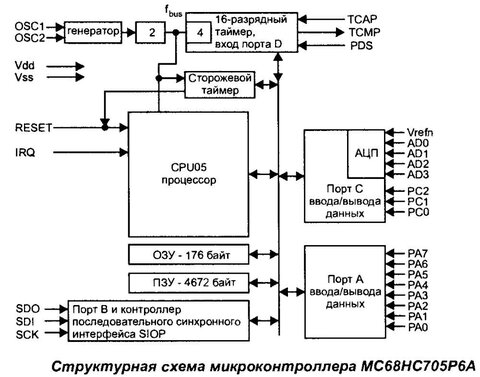

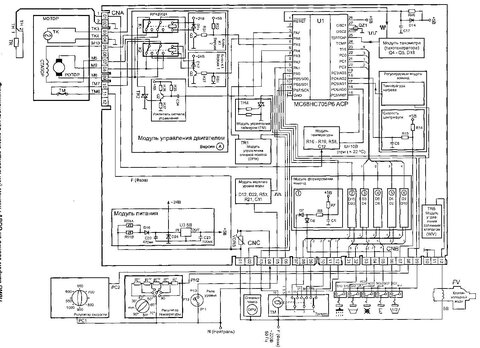

Дима, держи схему.


Сервис мануал не в лазит... "движок" ругается.

pic4.thumb.jpg.e4283ea2d1576988d040f0778d3af7af.jpgpic3.thumb.jpg.52ac59c993e0ec79c84d8054115d466a.jpgpic1.thumb.jpg.17f8ea2fbf1868199af1211e46a06965.jpg

Изменено пользователем goldmen8
  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую , Алекс , спасибо . Проверял 16 вывод на массу, там где должно быть 10 вольт при  22 градусах. Решил переделать на универсальный SXY3388 с китая , жду посылку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 10.07.2019 в 20:05, goldmen8 сказал:

Сервис мануал не в лазит... "движок" ругается.



Ребяты,

грузите тяжёлое на облака типа Яндекс.Диск, МайлРу.Диск, ГугельДрайв, Mega.nz и т.п., и давайте тут ссылки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
