Динамики на замену. Акустика Sven MS-915.

Рекомендованные сообщения

Здравствуйте.



Сразу скажу я в радиотехнике новичок, но любопытный и даже упорный 😀.



В данном случае нужны рекомендации.



Есть акустика Sven MS-915.

Характеристики.

http://all-specs.net/model/7931/

После долгих разбирательств выяснилось что неисправны сами 2 динамика (болтиков нету, не сразу понял как их разобрать).

Сабвуфер цел, плата цела.

Нужно найти динамики на замену.

Заявленная мощность 2x8+10 Вт, т.е. динамики по 8 Вт.

Размер динамиков по диагонали 78 мм.

Динамики 8 Вт 8 Ом 78 мм я нигде не нашёл.



Самое близкое это 10 Вт 4 Ом 78 мм здесь.

http://s.click.aliexpress.com/e/KPmAaCs




И, кроме того я не уверен 8 Ом, 4 Ом или можно оба варианта.

Подскажите пожалуйста где правильный ориентир?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1000 рублей за динамик? Не дороговато ли будет для таких колонок. К тому же я не уверен что эти динамики отыграют по высоким частотам до 20кГц. На вид это типичные НЧ/СЧ с диапазоном в пределах 100Гц - 8-10кГц.

Поищи в Гугле динамики с маркировкой ydn78-1 - они практически аналогичны по виду и размеру тем, которые продаются на Али, но при этом в 10 раз дешевле. Если не понравятся по звуку, то не жалко будет потраченных денег.






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Что по мощности, сопротивлению динамиков?



И я так понял важен частотный диапазон.

Но с этим чувствуется будет сложно, учитывая что даже на родных динамиках ватты, оммы не написаны...



35 минут назад, tank сказал:

1000 рублей за динамик? Не дороговато ли



Цена за 2 шт.

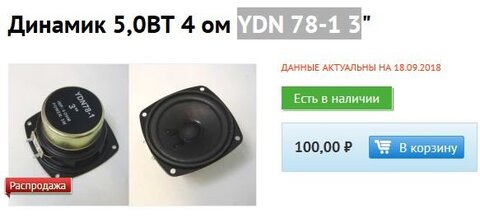

Динамики ydn78-1 нашёл за 100 руб. но они 5 Вт думаю маловато будет, не выдержат.

+ доставка дороже самих динамиков... пустая трата времени, денег...







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14 часа назад, Iskatel сказал:

После долгих разбирательств выяснилось что неисправны сами 2 динамика (болтиков нету, не сразу понял как их разобрать).

Сабвуфер цел, плата цела.

Что-то не верится, что плата цела, а сателлиты сгорели. Чаще сгорает усилитель, или то и другое одновременно.

Точно в самих динамиках обрыв? Может быть, в подводящих проводах?



  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, nevod сказал:

Что-то не верится, что плата цела, а сателлиты сгорели.

я сначала тоже так думал, долго проверял плату, потом подсоединил сабвуфер на место колонок (если недолго и негромко должно быть без последствий) и звук был. Ставил динамики на место буфер - звука нету.



4 часа назад, nevod сказал:

Точно в самих динамиках обрыв? Может быть, в подводящих проводах?

динамики разобрал до "самих динамиков" т. е. вынул из корпуса, и соответственно проверил.

Проверял тестером прозвонкой - нет контакта. Проверял батарейкой, при замыкании, мембрана дёргаться должна.

На сабвуфере всё звонится, дергается и как уже говорил - поёт (басами).

Сами динамики вынутые из деревянного корпуса внимательно осмотрел, доступные провода проверил, прозвонил видимого обрыва нету.



Как еще проверять? Думаю тут уже все понятно с усилителем. Или нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, Iskatel сказал:

Как еще проверять? Думаю тут уже все понятно с усилителем. Или нет?

Это я к тому клоню, что усилитель может быть неисправным, раз динамики сгорели. Можно и новые так же спалить. Желательно проверить работоспособность усилителя. Сначала без нагрузки. Померить, нет ли постоянного напряжения на выходе. А потом нагрузить резистором, или лампочкой. Или последовательно с новыми динамиками включить резистор на 50-100 ом для ограничения тока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
