Реставрация BEAG AEX-650 или вторая жизнь...

Рекомендованные сообщения

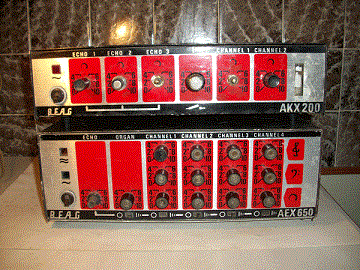

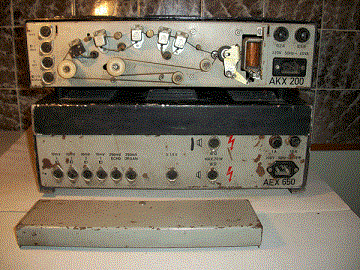

Достались мне два аппарата BEAG AEX-650 (вокальный) и BEAG AKX-200 (ревер), оба рабочие.

001.thumb.gif.27a450ccff03ecae6f5d816162ee9f8b.gif002.thumb.gif.dfa7476fd27d21754229c20c4402a064.gif

Встал вопрос по AEX-650, реставрировать или изготовить новые печатные платы,

поменять переменные сопротивления, гнезда и т.д. (оставив усилитель мощности ).
Родные лампы ECC808,  покупать новые, дороговато, аналогов нет (под их цоколевку).
Или использовать ECC83, значит переделывать печатку.
В интернете, нашел пару интересных статей.

Реставрация,


и полная "переделка"

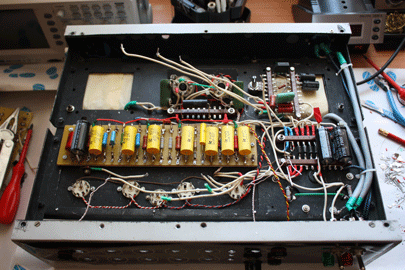

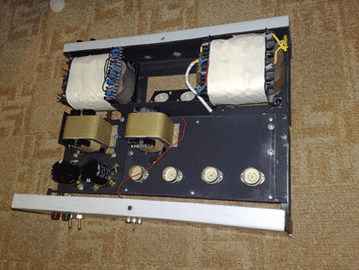

004.thumb.gif.235683eb5abbd71b1d95bbfbb6a8a2c1.gif005.thumb.gif.fc8fadfea892f929934c98b3ef69e429.gif

возможно кто-нибудь из датагорцев, занимался данной темой и есть какие-то наработки или интересные мысли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, используйте адаптер под лампу:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, спасибо! Хорошая мысль. Попробую поэкспериментировать с лампами.:idea:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это был пред на 6, а стал на 4 лампах? Кардинально. А схема переделки / изменений ???

...........

Ааааа тфу ты.... Дошло. Увидел когда писал.

Это Вы его в стерео превратили?

А родные трансы куда подевали?

Интересуюсь.....😉



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Gorbynkov сказал:

Это был пред на 6, а стал на 4 лампах? Кардинально. А схема переделки / изменений ???

...........

Ааааа тфу ты.... Дошло. Увидел когда писал.

Это Вы его в стерео превратили?

А родные трансы куда подевали?

Интересуюсь.....😉



 AEX-650, рабочий (мягко сказано), паяный пере паяный, особенно блок питания, но работает (сам удивляюсь).

Я еще выложу интересные моменты и фото,что внутри.

Вот поэтому и задумался, реставрировать (что желательно) или начать с нуля....

Перелопатив интернет, кроме пары (поверхностных, но интересных) статей, ничего нет.

Александр (goldmen8), подбросил идею по лампам.

Так что Евгений, я пока разбираюсь.



Пред родной, схемы переделки пока нет.

в стерео, не переделал,

трансы не трогал.

Фото, из пары интересных статей, :biggrin:

В 13.09.2018 в 23:48, cbafrunze сказал:






004.thumb.gif.235683eb5abbd71b1d95bbfbb6a8a2c1.gif005.thumb.gif.fc8fadfea892f929934c98b3ef69e429.gif





Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ААААА..... я думал это Вы так кардинально в стерео Биг превратили. На 2 фото - подумалось 2 силовых и 2 выходных стоят.

У меня тоже вот какие-то внутренности лежат от подобного. Плата, выходной, детальки.

Собирать некогда. Ёёёёё........

Может получиться от ТС-180 запитать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хотелось бы,  что бы остался как BEAG. Хотя иногда, проще начать с нуля.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Совсем недавно ... ещё в 80-х тоже было не найти родные ECC808.

... а усилители были постоянно востребованы, вот и придумали  6Н2П приспособить, и переходники самодельные.

А сейчас в Китае всё можно отыскать, только плати.



Я за восстановление оригинала по максимуму, ... а там глядишь и родные лампочки найдутся. :cool:

Удачи!!!  :beer:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минуты назад, goldmen8 сказал:

Совсем недавно ... ещё в 80-х тоже было не найти родные ECC808.

... а усилители были постоянно востребованы, вот и придумали  6Н2П приспособить......

Я за восстановление оригинала по максимуму, ... а там глядишь и родные лампочки найдутся. :cool:

Удачи!!!  :beer:

На счет адаптеров, я просмотрел, где можно найти.

Сколько не ругают 6Н2П, сравнивая с зарубежными аналогами, а "родненькие" честно послужили в свое время.

Да, Александр, я тоже придерживаюсь этого мнения, имея оригинал надо восстанавливать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часа назад, goldmen8 сказал:

Я за восстановление оригинала по максимуму, ... а там глядишь и родные лампочки найдутся. :cool:

В Китае действительно нашлись, НО ЦЕНЫ!!!!!!! ECC808 VALVO - 4238 РУБЛЕЙ!!!! ЗА ШТУКУ!!!!!!!!:angry:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Andre_Green сказал:

ECC808 VALVO - 4238 РУБЛЕЙ

Где-то читал, что это современные полуподвальные "Hand Made", с проблемами с вакуумом. Склонен верить, так как завод-производитель неизвестен.  За такую цену ... я бы не рисковал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Разрешите - в тему....

Если кому вдруг где попадётся 250-й (251-й), - в ЛЮБОМ состоянии (собственно корпус только нужен) - намекните пожалуйста....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
