Усилитель на TDA7269A

[Nevod]

Для Yamazaki:

У кошки четыре ноги: вход, выход, плюс питания и минус питания. На самом деле, должно быть не 4 , а 6 ног минимум: один вход сигнала, как правило, сидит на земле. Один выход сигнала тоже, в большинстве случаев, сидит на земле.

Сергей, здесь та же кошка, только внутренности её включены мостом. Один вход соединён с землёй, а ни один выход не соединён.

Изменено 13 Сентября, 2018 в 13:44 пользователем nevod

[Yamazaki]

  В 13.09.2018 в 13:40, nevod сказал:

Для Yamazaki:

У кошки четыре ноги: вход, выход, плюс питания и минус питания.

...

Сергей, здесь та же кошка, только внутренности её включены мостом.

Показать

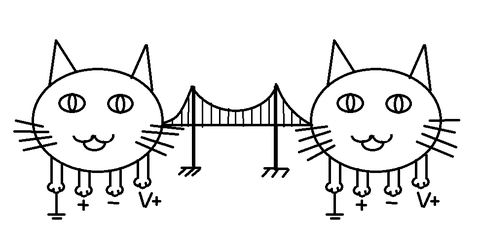

Я это всё понял примерно так:

Извините за оффтоп)

[Datagor]

[Lexter]

  В 13.09.2018 в 12:49, Alihan сказал:

можно ли использовать разводку платы от 7265?

Показать

Да, по ножкам  7269 и 7265 совпадают один-в-один. Но проверьте, какая схема разведена на той плате. Там может быть стереоусилитель с двуполярным питанием, а не мостовой с однополярным. Но за основу взять можно в любом случае.

[Alihan]

  В 13.09.2018 в 16:25, Lexter сказал:

Да, по ножкам  7269 и 7265 совпадают один-в-один. Но проверьте, какая схема разведена на той плате. Там может быть стереоусилитель с двуполярным питанием, а не мостовой с однополярным. Но за основу взять можно в любом случае.

Показать

Нашел вот такую разводку, на сайте сказано, что под мост, но по питанию не могу понять, одно- или двухполярное. Можете подсказать какое тут напряжение?



UPD. Внимательнее посмотрел сайт и нашел информацию о том, что питание двухполярное

Изменено 13 Сентября, 2018 в 23:17 пользователем Alihan

[Nevod]

Для Yamazaki:

Да, примерно так Только опоры моста не должны быть заземлены, они являются выходами на динамик.

Ну и входные ноги кошек должны быть соединены между собой должным образом. Впрочем, для данного рисунка это не обязательно!

[Lexter]

  В 13.09.2018 в 23:14, Alihan сказал:

Нашел вот такую разводку

Показать

Ну так перерисуйте под свою схему и свои детали. Проводники желательно сделать потолще, насколько возможно.
