Ремонт усилителя «Электроника 50У 017С»

[wows]

приветствую участвующих! необходима помощь в ремонте усилителя .

после громкого прослушивания , вылетел левый канал УМ , на выходе присутствует напряжение питания- 36в.

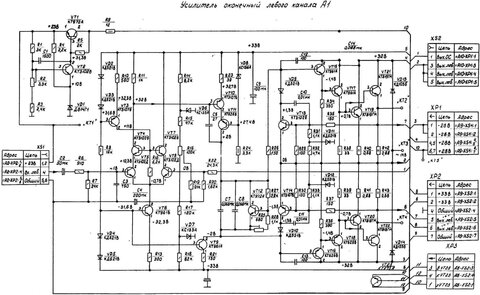

далее по схеме . проверив все полупроводники  омметром выявить неисправные элементы не удалось, при замерах на VT9, на кол. вместо -2в ,по схеме ,-32в.

выпаяв оный проверив на омметре и китайской приблуде , что проверяет полупроводники, показание в норме .

замена VT9 (кт961а) на новый дала результат .- на кол -4в.

при этом на кол VT12 (кт972а ) +7в. после заменив VT12 и VT11. напряжения на кол и эм VT 12 стало +1,3 и- 2,5.

регулировка R16 и  R25 результатов не давало , но при ЭТОМ УМ ЗАРАБОТАЛ вышел с защиты и немного грал.

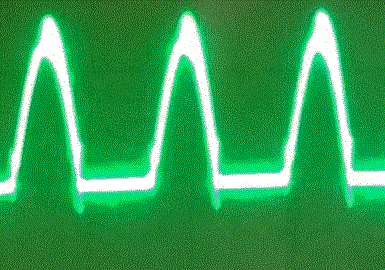

подав на вход сигнал генератора на выходе увидел срез синусоиды по низу.

что еще : заменил С4 200МК БОльшой ESR.  нашел обрыв в R16 (100К)  заменил. после удалось выставить на Выходе 30мА (КТ3) и

на VT12 на кол и эм по 1,2в . НО

УМ так и режет синус , при отключении нагрузки , синус полный .

далее : отключил защиту VT13 и 14 ,-  результат = 0

отключил выходные тр КТ818и 819  VT 21, 19, 20, 22 ,  - результат = 0

отключил  тр КТ961 и 626  VT 15,17,16,18  ,  - результат = 0



НУЖНА ПОМОЩЬ!!





[Den101]

Привет!

А как здоровье VT16? Неплохо бы проверить. Вообще полупроводники нужно проверить все - только не омметром, а тестером транзисторов, который и hfe покажет. Был у меня такой случай при ремонте У101 - транзистор омметром прозванивался нормально, но не работал...

А также полазить щупом осциллографа по схеме - сразу будет видно, где косяк.

Ну и плату осмотреть - на дорожках могут быть микротрещины. Удачи!

[wows]

спасибо за внимание.  VT 16 выпаян ,как указано выше , и особой погоды не делает , на данный момент заменил все тр-ры на входе VT 5, 4, 7, 8 3 , 9. результат прежний синус режет при нагрузке  , нагрузка порядка 22 Ом.

[Arcev]

В 29.08.2018 в 15:00, wows сказал:

напряжения на кол и эм VT 12 стало +1,3 и- 2,5.

минус 2,5  - много , не  более 2,1в, если но выходе ус-ля был точно "ноль"

нужно проверить напряжение на ,базах vt18 и  vt20, должно соответствовать схеме  (-1,4 и -0,7)

Изменено 1 Сентября, 2018 в 03:45 пользователем arcev

[wows]

спасибо за внимание.

  наверно много сразу всего написал. мой недочет .

в 10 СТРОКЕ на   VT 12 ( после некоторых манипуляций) указано напряжение 1,2 В на кол и эмит.

[Arcev]

21 минуту назад, wows сказал:

указано напряжение 1,2 В на кол и эмит.

если ПЛЮС 1,2 и на коллекторе и эмиттере,

вывод - не работает стабилизатор тока на vt9

проверить работу стабилизатора тока можно измерив падение напряжения на R21 -  должно быть 0,7в

если напряжение ноль, проверить напряжение на базе vt9, на схеме указано  "минус 31,6"

[wows]

подсказка дельная завтра займусь.

[wows]

премного благодарен откликнувшимся.

работоспособность УМ  полностью восстановлена !!!!!!

последняя манипуляция , которая дала результат - это замена диодов  VD4, VD5.

хотя, прозванивались нормально , но толи непропай , толи они "устали".

результат - рабочий  усилитель .

всем спасибОО!!.
