Параметры советского трансформатора МГ4 702 504

Рекомендованные сообщения

Добрый день, уважаемые форумчане! Достался мне из неких старых запасов сетевой трансформатор МГ4 702 504. Долго искал в интернете данные по этому трансформатору, но к сожалению, все время находил что-то не то (в основном, почему-то, попадалась информация по трансформаторам МГ4 702 506). Нумерация выводов у него такая: первичная обмотка, насколько я понял из самостоятельного исследования 1-2-3, а вторичные 5-6 и 7-8, однако совсем не понятно назначение вывода 4. По наитию - подал напряжение ~220 В на выводы 1-3 (поскольку именно между ними измерялось наибольшее сопротивление), после чего получил на выводах 5-6 и 7-8 два разных напряжения небольшой величины. Хотелось бы точных данных:
- правильно ли я подал сетевое напряжение?
- какое напряжение должно быть реально на вторичных обмотках? и
- какова предельная токовая нагрузка для этого трансформатора в его вторичных обмотках (каждой)?
За ответ всем - заранее спасибо! С уважением.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

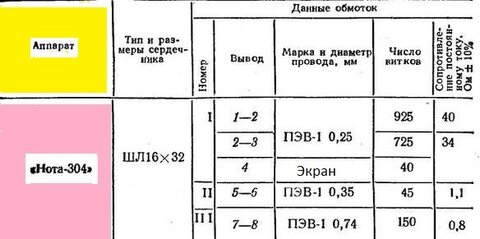

100% не дам , но очень похож . . .


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 26.08.2018 в 06:08, vitivsev сказал:

100% не дам , но очень похож . . .




    Да, большое спасибо! Действительно - похож. Но вот по диаметру проводу во вторичках довольно трудно определить максимально-допустимую токовую нагрузку для них... Не подскажете ли, часом? Видно, что и ток, и напряжение обмотки 7-8 выше, чем в 5-6, но вот насколько? Скажем, мне требуется от этого транса ток 1,5А. Как Вы думаете - потянет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ток второй обмотки (5-6) 200 миллиампер, ток третей обмотки (7-8) 1 ампер. Напряжение соответственно 6 вольт и 20 вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
23 часа назад, Andre_Green сказал:

Ток второй обмотки (5-6) 200 миллиампер, ток третей обмотки (7-8) 1 ампер. Напряжение соответственно 6 вольт и 20 вольт.

   Во! Это - именно то, что мне нужно было понять. Пребольшое СПАСИБО!😀

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виталию Валерьевичу спасибо, дал раскладку по обмоткам. Остальное чистая математика...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 28.08.2018 в 02:13, Andre_Green сказал:

Виталию Валерьевичу спасибо, дал раскладку по обмоткам. Остальное чистая математика...

Ну - вот тут не совсем, правда, понятно. Где-то читал, что ток от первой вторички должен быть больше, чем приведенные Вами "200 мА"... Вы точно определили??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

(0.35/0.025)2=196 mA

(0.75/0.025)2=900 mA

Это номинальные токи. Максимальный соответственно 300 mA и 1.5 А при существенном нагреве трансформатора.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 29.08.2018 в 02:51, Andre_Green сказал:

(0.35/0.025)2=196 mA

(0.75/0.025)2=900 mA

Это номинальные токи. Максимальный соответственно 300 mA и 1.5 А при существенном нагреве трансформатора.



   Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
