Sanchez14

Пред усилитель-буферный каскад на 6ж38п 6ж2п 6ж1п

Рекомендованные сообщения

Всем привет, завалялось большое количество пальчиковых пентодов, вот и думаю куда бы их применить. В затеях есть к усилителю на тда2050 сделать низковольтный(20-60в) предварительный ламповый каскад. Посоветуйте схемку сего, может кто имел дело с такой затеей?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Китайцы , в своё время , скупили в России не меренное  количество неликвидов 6Ж1П  и "клепают" на них усилители для наушников... Усилители гавно !!! , но исполнение вполне цивильное...

2018-nobsound-ns-10p-HiFi-6J1.jpg_640x640.thumb.jpg.7a658795388ca0127691713f837e3a1c.jpg

Вы хотите пойти по их пути ???  Не советую, ЗВУКА не будет...

На низковольтном , анодном питании , хорошо работает 6Н23П...

  • Вот это мне понравилось! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 часа назад, Sanchez14 сказал:

В затеях есть к усилителю на тда2050 сделать низковольтный(20-60в) предварительный ламповый каскад.

А зачем, если не секрет? Чувствительности не хватает?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Lexter сказал:

зачем

Видимо добавить «модный ламповый окрас» ))). Дополнительные искажения внести...!



Лампа актуальна при раскачке полевых транзисторов - «мосфетов» (гибридный усилитель) , где нужна большая амплитуда при малой нагрузочной способности (кроме как , для «прокачки» входной ёмкости мосфетов)





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

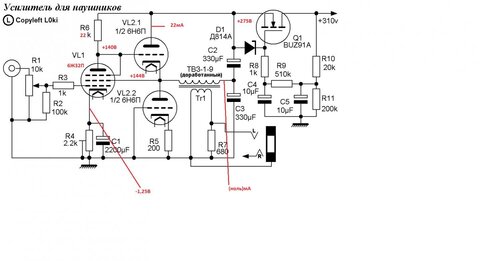

Вот в этой схеме ушного усилителя 6Ж1П работают отлично. Пробовал в ней много разных мелких 7штырьковых пентодов и наши и не наши. Лучший вариант оказались именно 6Ж1П-ЕВ наши и буржуйская военка 5654

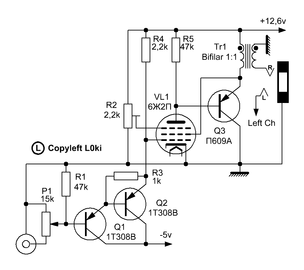

А есть еще такая схема лампово-германского гибридника. Может кого заинтересует.






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, tank сказал:

Лучший вариант оказались именно 6Ж1П-ЕВ

А кто будет спорить ? Если на выходе 6Н6П ..., а 6Ж32П  или 6Ж1П в своём режиме (анодное 140В.), на сетке  -1,25...




А вот другая схемка , с анодным 12,6 В.  (ниже) вызывает некое сомнение ...)

Вот ВАХи 6Ж2П


О какой линейности, или даже просто , нормальной работы, можно говорить ?...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попалась мне как то давно уже табличка с низковольтным режимом работы ламп. Старая из журнала радио №4 за 50год.




Помню еще видел подобную таблицу с низковольтными лампами и режимами обычных ламп с низким анодным (более новую конца 60-х), но сейчас найти не могу. 😞

Кстати у КлаусМобиля

http://klausmobile.narod.ru/testerfiles/indexr.htm

посмотрел характеристики на 6Ж3


Сняты с хорошим масштабом в области низких напряжений. Видно что в принципе можно подобрать довольно линейный режим при анодном порядка 10-15 вольт.  За гибрид ничего не скажу я его не собирал, но Женю Гришина (L0ki)  знаю неплохо. Он непроверенные (не только на слух но и по приборам) схемы не публиковал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 часов назад, titpol сказал:

Видимо добавить «модный ламповый окрас» ))). Дополнительные искажения внести...!



Юрий, даже, больше для внешнего вида, но чтобы  свою функцию выполняли, а не как галогенка горели) Да и жалко лампы выкидывать, почти 200штук новых завалялось.  В принципе можно анодное увеличить и до 100в и до 150в  не проблема😀(судя по ВАХ должна и от 80в линейно работать).  Подарил другу свой прикомпьютерный  усилитель ламповый,  поставил старенький на тда2050, а глаза требуют лампового свечения над монитором)



  • Вот это мне понравилось! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Sanchez14 сказал:

В принципе можно анодное увеличить и до 100в и до 150в  не проблема

Тогда все просто. Питание вольт 150 (200 -250 будет лучше). СРПП каскад на паре 6Ж1П в каждый канал. Лампочки триодом включаем.

На выход этого СРПП каскада пассивный регулятор тембра. С него сигнал уже на вход 2050.

Получим 4 лампочки на усилитель. Они как раз будут выполнять свою роль усиливая сигнал (для компенсации потерь в ТБ) и работая как буфер с низким выходным сопротивлением для подключения ТБ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
52 минуты назад, tank сказал:

Тогда все просто. Питание вольт 150 (200 -250 будет лучше). СРПП каскад на паре 6Ж1П в каждый канал. Лампочки триодом включаем.

На выход этого СРПП каскада пассивный регулятор тембра.

Александр, да тоже хороший вариант.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
