Работа компаратора LM311 в генераторе пилы. Фронт круче получить

Рекомендованные сообщения

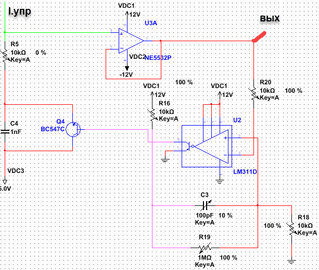

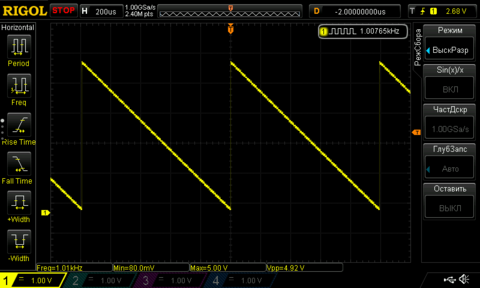

Имеется схема генератора пилообразного напряжения. Частоты звуковые.

Управляется током, заряжающим конденсатор и сбрасывающим его до 5В при достижении нуля.



Все работает, но компаратор LM311 выдает плавный фронт для заряжающего транзистора BC547C, вследствие чего фронт у выходного сигнала не настолько крут, как хотелось бы.

В чем может быть дело?



2018-06-13_12-14-21.thumb.jpg.95587987e67d1368b8ff689aad1cb84a.jpg DS1Z_QuickPrint5.thumb.png.a70b062a03e4240020350c215c58ea97.png DS1Z_QuickPrint7.thumb.png.610dd50f0c1de40cc2c210356e9871e9.png

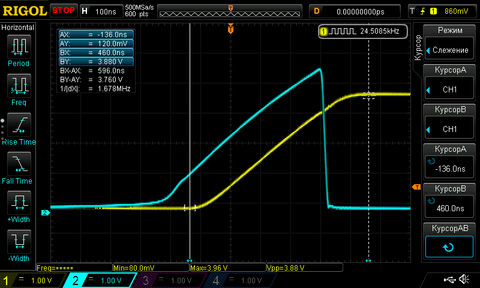

Синим - сигнал выхода с компаратора, можно заметить что выключается он быстро, а включается медленно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я не уверен....но если у Вас собрано по схеме, то получается что выходной коллектор компаратора не притянут к плюсу. А как же тогда Ваш компаратор работает и как он управляет npn транзистором в источнике тока генератора?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ваш вопрос не понятен?....  Фронт это всегда, то , что слева на осциллограмме ...  Что нужно получить «круче» ?...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
28 минут назад, titpol сказал:

Ваш вопрос не понятен?....  Фронт это всегда, то , что слева на осциллограмме ...  Что нужно получить «круче» ?...

Автор темы молчит....:smile:, но вроде как его не устраивает, что восходящий фронт на выходе компаратора (слева на синем) не идет круто вверх при включении, а при выключении идет вниз нормально круто. Если я правильно понял вот это.....

Цитата

Синим - сигнал выхода с компаратора, можно заметить что выключается он быстро, а включается медленно.

А вообще если включено именно так как нарисовано на схеме, а именно как подключен транзистор к выходу компаратора, то эта штуковина вообще никак не должна работать.

....транзистор ВС547 к выходу 7
