Как запитать Bluetooth модуль и усь JL HOOD12В от одного трансформатора 2х12В

Рекомендованные сообщения

2 минуты назад, Datagor сказал:

Блок схему чего вам показать?

Ну это собственно в начале надо было.....

Ну и сейчас не вредно.

Что-то ведь в результате экспериментов у автора вылетело.

Вернуть в изначальное состояние схему. Проверить как поёт без блютуза и замерить напруги на выходах.

Ну а если нагрев одного канала - это уже симптом. Что-то сломалось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часа назад, Datagor сказал:

только у трансформатора не бывает плюсовой обмотки

Все верно, надеюсь все и так поняли что имелось ввиду)

  • Фигня какая-то! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Gorbynkov сказал:

Нарисуй блок схему и покажи. Ну и по ней подскажем.

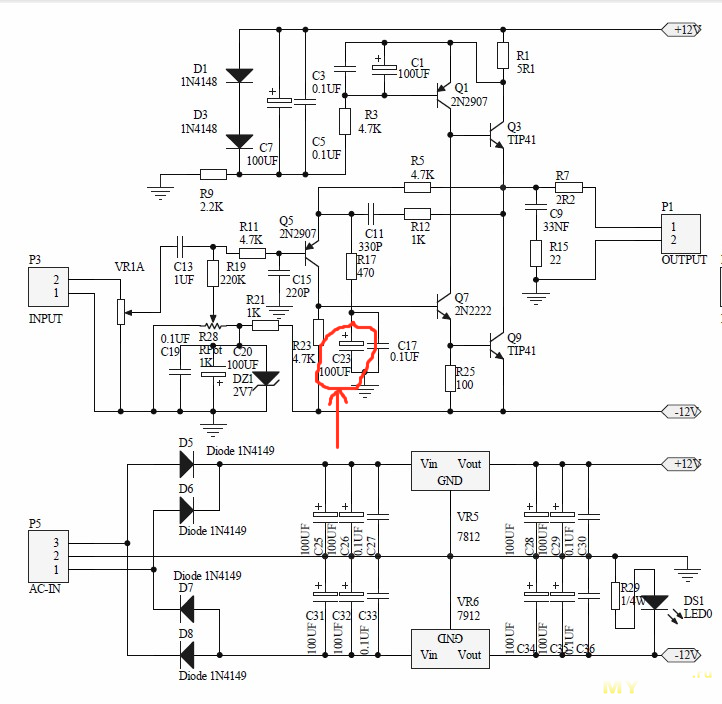

Дык схема, на мой взгляд, едина для всех алиэкспрессовских худов 🙂 Например тут..



Скрытый текст


Сейчас попробую нарисовать куда подключил блютуз.

Изменено пользователем kiiit

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Pover сказал:

Все верно, надеюсь все и так поняли что имелось ввиду)

Я на форуме и в пайке еще только 🙂 Не понял, что и как без дополнительного разъяснения.. Но потом получилось.

  • «Ньюборн»



1 час назад, Datagor сказал:



С питанием мы разобрались, тема себя исчерпала.

Да, спасибо!

1 час назад, Datagor сказал:

Дальше Сергей жалуется, что у него наушниковый усилитель плоховато поёт на S-30.

Проблема не в том, что "плоховато поёт". А в том, что теперь стал хуже петь 😞

1 час назад, Datagor сказал:

Что-то закономерно издохло в одном из каналов. (Это кстати отдельная тема.)

Может перенести или новую создать нужно?

1 час назад, Datagor сказал:

Блок схему чего вам показать?

Основную схему нашел. Новую рисую 🙂

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
51 минуту назад, Pover сказал:

надеюсь все и так поняли что имелось ввиду)



Вовсе нет. Вы посмотрите, вчитайтесь, кто и какие вопросы вам задаёт. Людям нужно объяснять ОЧЕНЬ ПОНЯТНО, ПОДРОБНО и НЕ ВНОСЯ НОВЫХ ОШИБОК В ГОЛОВЫ. :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А еще можно взять постоянку +12В со стабилизатора 7812 на плате усилителя и подать на вход стаба блютуза.

Обрежь входной кондёр только. Он уже не нужен там.

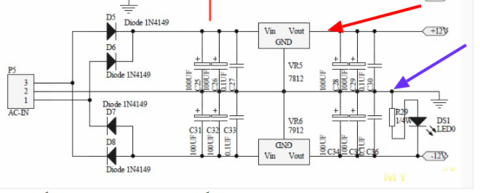

Opera Снимок_2018-05-31_214856_forum.datagor.ru.png

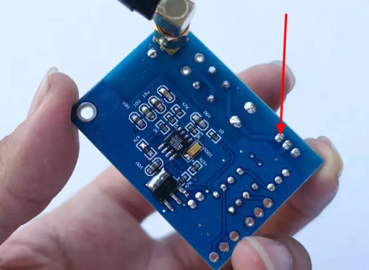

Opera Снимок_2018-05-31_214430_ru.aliexpress.com.png

  • Поддерживаю, плюсую! 1
