Как переклеить диффузор динамика?

Рекомендованные сообщения

Собственно тема не нова. Но вот я столкнулся с мнением что меняются диффузоры вместе с катушкой и центр. шайбой.

А если только сам диффузор? Кто так делал? Были прецеденты?

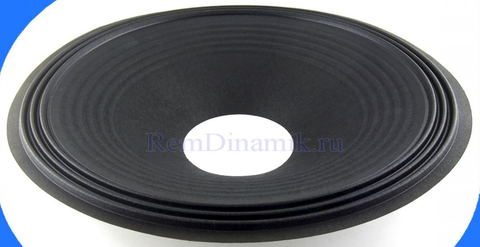

Менять собрался на Теслах ARM 9308. Заказал в ремдинамике диффузоры с подвесом DF15-100 подходящие по высоте и колпаки 130.

Есть задумка у меня как это выполнить аккуратно.

И ещё вопрос по технологии. Какой ток можно длительно пустить через катушку динамика этого? Постоянное напряжение с БП хочу подавать для смещения подвижной.

Изменено пользователем Gorbynkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Есть задумка у меня как это выполнить аккуратно. ...

Могу посодействовать электронкой. Отменный мастер из Сочи, который занимался подобными динамиками, ARM-940x. Думаю знакомство с ним будет полезно. Вечером могу сообщить если что, вдруг.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... И ещё вопрос по технологии. Какой ток можно длительно пустить через катушку динамика этого? Постоянное напряжение с БП хочу подавать для смещения подвижной. ...



Евгений, а с какой целью "длительно" ?



Ориентировочно ток определяется электрической мощностью динамика : I = корень квадратный из P/R , т.е. для 10-ти ваттного динамика, сопротивлением 4 Ома , приблизительно 1, 6 А. Но для постоянного тока это значение нужно брать меньше, процентов на 20 , т.к. катушка неподвижна и недостаточно охлаждается.

Прикиньте по мощности , а потом экспериментально, от регулируемого БП определите ток по смещению диффузора (свободному изгибу гофры), это очень наглядно... (кроме ВЧ головок).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу посодействовать электронкой. Отменный мастер из Сочи,

Давайте. Если это Сергей (с Мацесты) то я его знаю. Пересекаемся иногда.



Евгений, а с какой целью "длительно"

Во время приклейки подвеса - дать минус. Катушку двинуть вниз. Потом при приклейке горловины - плюс. Поджать катушку к диффузору.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Во время приклейки подвеса - дать минус. Катушку двинуть вниз. Потом при приклейке горловины - плюс. Поджать катушку к диффузору. ...

Жесть. :biggrin:

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Евгений, для центровки катушки в магнитном зазоре применяется специальное приспособление (калибр), из немагнитного материала, одеваемое на керн магнитной системы. Снимается после полного затвердевания клея во всех местах склейки.

То, что Вы собираетесь сделать , весьма сомнительно ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Если это Сергей (с Мацесты) ...

Мурыгин. Село Измайловка. Мацеста это или нет, ч не знаю.

... Во время приклейки подвеса - дать минус. Катушку двинуть вниз. Потом при приклейке горловины - плюс. Поджать катушку к диффузору. ...

Как в таком разе катушка займёт нужное положение в зазоре? Ладно по ширине, а высота? Геометрический центр высоты намотки в геометрическом центре высоты зазора. Только в ручную. Собрано мной динамиков немало. Никакой "автоматики " дома создать не удастся.

... Жесть. ...

Да. Согласен. Но движение-то есть!

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Есть задумка у меня как это выполнить аккуратно. ...
Ни как не могу сообразить, как ... каким способом будет обеспечена соосность катушки и диффузора. :think:





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Во время приклейки подвеса - дать минус. Катушку двинуть вниз. Потом при приклейке горловины - плюс. Поджать катушку к диффузору.



Если чуток помыслить, то получается, что звуковая катушка к диффузору не приклеена, видимо только вставлена. Подвес к диффузору тож не приклеен, к корзине наверно уже приклеен (возможно и не отклеивался).

Итак жмём на капу на минус- диффузор прижимается к подвесу, катушка бэмц слетает внутрь магнита.

Занавес.

Могу ошибаться, с этим динамиком не знаком, может там как то по особенному.



Жесть не в этом, если что. :biggrin:

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да неужто никто и никогда ?

Могу я отрезать диффузор отступив 5-10 мм от катушки?

Думаю смогу.

И если что - сняв колпак зафиксировать катушку в вертикальном и по центру зазора нетрудно.

Собственно - задача не вынимая катушки и не отклеивая центрирующую (а зачем собственно если целые) поменять диффузор с убитым подвесом.




Игорь, да. Сергея знаю давно. Встречались. В его мастерской бывал. Сотрудничаем, советуемся.

Изменено пользователем Gorbynkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Да неужто никто и никогда ? ...

Думается, что да...

Во первых, отрезать ровно и красиво, тяжелейшая задача... особенно не в зоне колпачка, а на "новом" (красном) диффузоре, для ровного отрезания нужны приспособления ...

Во вторых , после такой "переклейки" это будет уже не тот динамик... Масса клея..., нарушенная (однозначно) центровка...

В третьих: ЭТО "ГОРОДУШКИ" ...

Решил отремонтировать "убитый" динамик - меняй всю подвижную систему !

А если, незначительно повреждён только диффузор или гофр, то "заклей и забей", лучшего не добьёшься...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думается, что да...

Во первых, отрезать ровно и красиво, тяжелейшая задача... особенно не в зоне колпачка, а на "новом" (красном) диффузоре, для ровного отрезания нужны приспособления ...

Во вторых , после такой "переклейки" это будет уже не тот динамик... Масса клея..., нарушенная (однозначно) центровка...

В третьих: ЭТО "ГОРОДУШКИ" ...

Решил отремонтировать "убитый" динамик - меняй всю подвижную систему !

А если, незначительно повреждён только диффузор или гофр, то "заклей и забей", лучшего не добьёшься...

1) диффузор уже отрезан ровно в горловине. Новый диффузор с тканевым подвесом.

2) Конечно немного не тот. Но Тесла ARM 9308 наверное стоит того чтобы хоть как-то восстановить.

А по центровке - не стоит бояться. Плёнку в зазор и клеить. Не впервой.

3) - дайте мне 3 шт. подвижки от 15" теслы и я буду очень рад и доволен.

В том-то и дело что на них не очень-то и найдёшь.

А найдёшь - так по цене динамика будут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
