Добавление пассивного темброблока в ламповый усилитель

Рекомендованные сообщения

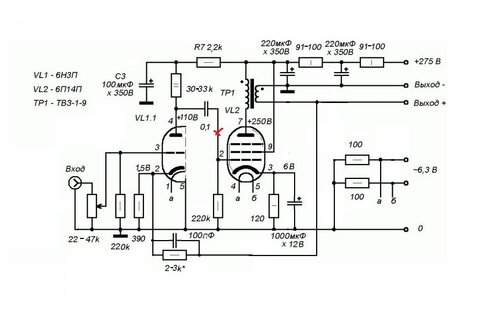

привет всем, подскажите новичку как правильно подключить к этому усилителю темброрегулятор, как я понимаю его надо ставить в разрыв, обозначил красным крестиком:)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... привет всем, подскажите новичку как правильно подключить к этому усилителю темброрегулятор, как я понимаю его надо ставить в разрыв, обозначил красным крестиком:) ...

Еще нужно будет добавить один каскад усиления. Во всех модификациях этот РТ стоит перед ФИ.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... надо ставить в разрыв ...

Регулятор тембра, по "классической" схеме, даёт ослабление не менее 12 дБ. (в средних положениях регуляторов), поэтому без дополнительного каскада усиления не обойтись.

Это может быть СРПП, каскад с непосредственной связью (пост #345) и т.п....

Следует иметь ввиду, что этот каскад, вместе с регулятором, внесёт ощутимые, дополнительные искажения в сигнал (нелинейные, частотные, фазовые). Вам нужно определиться, что важнее: регулировка тембров или более качественный, "прозрачный" , ламповый звук ?

Современный источник сигнала (ПК, ПК+ЦАП...) с ПО (медиа проигрыватели) позволяют программно корректировать частотную характеристику в широких пределах и необходимость в аналоговом регуляторе тембра, просто-напросто отпадает...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Современный источник сигнала (ПК, ПК+ЦАП...) с ПО (медиа проигрыватели) позволяют программно корректировать частотную характеристику в широких пределах и необходимость в аналоговом регуляторе тембра, просто-напросто отпадает... ...

Юрий, а как быть тому, кто использует древние источники (проигрыватель, магнитофон и т.д.)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

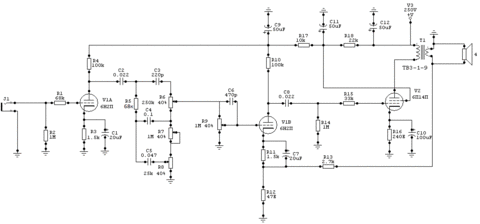

Выкладываю темброблок на 6Н23П. В архиве схема и плата. Анодное 90в. Лампы со стороны печати.В настоящий момент уже спаян, и находится в процессе настройки.

Платы темброблока.zip

Изменено пользователем bedjamen

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ребята, это комбик гитарный. Гитаристы не любят синусоиду. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

гитарный однотакт...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хм.. А с чего мы решили, что ТС именно гитарный усь строит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
с чего мы решили...
видимо потому что...на схеме темброблока надпись Marshall JCM800

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так-то да. Только схема уся вполне себе "гражданская", да и ветка не гитарная. Я к тому, что спросить бы у самого ТС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если планируется регулировка только по ВЧ, то это проще сделать через ООС, деталей в разы меньше и усиление не страдает...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
