"Ломаная" форма АЧХ

[Den101]

... Т.е железного осцилографа у вас нет.. А карта встроенный реалтек...( судя по ачх шушуринского ум) ...

Железный осциллограф есть - а генератор все равно программный будет - какой смысл?

Если бы реалтек - виа!

[real64]

Ещё какой. Вы сможете установить номинальный уровень на входе усилителя (Сколько он ? Пол вольта ? Вольт?) Проконтролировать уровень на выходе. Опять же сколько ? И покажите скриншот Спектраплюса в режиме спектроанализатора. Кстати программный генератор в режиме синуса это не так уж и плохо. для лампового усилителя этого уровня за глаза

[Den101]

Для начала по порядку.

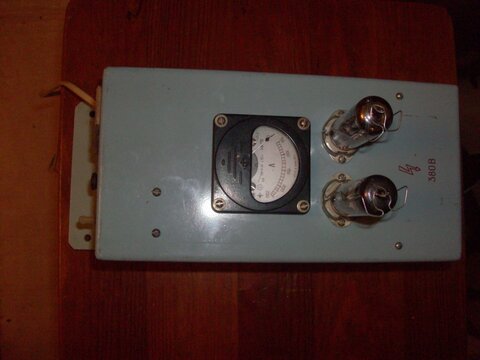

Фото по просьбам трудящихся



Вид сзади

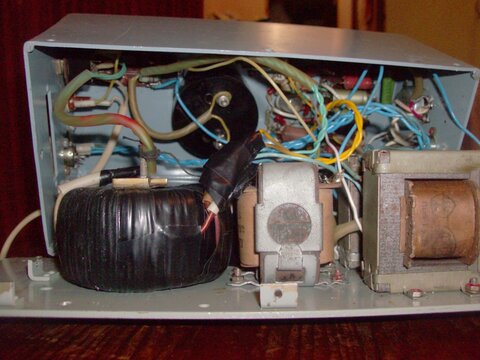

...и внутри

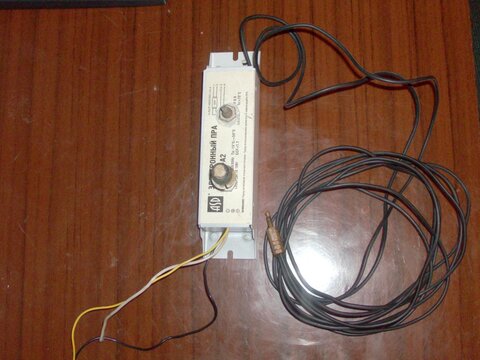

И делитель мой простенький, но надежный :)



Можно еще и нагрузку сфоткать, но там ничего нового нет :)

А вот ослик мой очень простой - шкалы на нем нет и определить размах входного напряжения на нем не представляется возможным. Уж лучше спектралаб тогда. Я на выходных снова соберу тестовую систему, тогда скриншоты спектралаба выложу...

[real64]

Денис, а выходные трансформаторы не слишком близко к дросселю и силовому? Фона нет ? Теперь по уровням. Регулятор громкости на усилителе я бы выставил в максимальное положение. Осциллографом подключился на выход усилителя и, контролируя форму синусоиды, регулятором громкости в микшере ПК установил бы уровень близкий к максимальному. Делитель в минимальном положении (Там потенциометр. Я правильно понял?) Регулятор микшера линейного входа (Есть такой ?) Процентов на 70. После этого добиваемся номинального входного уровня потенциометром делителя В RMAA и смотрим спектр в Спетраплюсе.

[alexzender]

1. Можно разделить схему на две части. Промерять работу драйверной лампы и отдельно силовой.

2. Даже самый кривой школьный осциллограф должен показать такие искажения.

3. Можно применять программу VA32. - Visual Analiser. Там можно открыть одновременно два окна: спектрометр и осциллограф. И генератор там неплохой. Но я все же советую подавать сигнал с другого компа с полным контролем входных и выходных напряжений.



P.S. А схема правильная? :smile:

[alexzender]

Попробуй изменить положение звуковых трансов, направление сердечников.

[vitivsev]

Для начала по порядку...

Денис попробуйте режим "пентод"...

[Den101]

... Денис, а выходные трансформаторы не слишком близко к дросселю и силовому? ...

В этом корпусе других вариантов не предвидится, а делать чемодан с двумя лампами не хотелось :dizzy:

... Фона нет ? ...

А вот здесь самое интересное - при включении идет фон в обоих каналах (несильный, но хорошо прослушивается), а после прогрева ламп фон исчезает почти полностью...

... попробуйте режим "пентод"... ...

С этой схемой - почти полная переделка устройства, отложу на потом, если этот допилить не удастся. К тому же пентод чувствителен к сопротивлению нагрузки, а планируется работа в диапазоне 4-16 Ом...

[real64]

Как я понимаю у Шушурина такого фона нет ? Осталось увидеть графики Спетры и RMAA (гармонические искажения и динамический диапазон)

[Den101]

... Как я понимаю у Шушурина такого фона нет ? ...

Нет, с таким чудом сталкиваюсь впервые...

[alexzender]

Просто, вначале надо собирать на макете, и если все нормально, потом "прессовать в чемодан". Простите за банальность.

[Arcev]

... А вот здесь самое интересное - при включении идет фон в обоих каналах (несильный, но хорошо прослушивается), а после прогрева ламп фон исчезает почти полностью... ...

магнитные поля на выходной тр-р,

при прогреве, лампа подкарачивает наведенную эдс

а по теме - похоже на "звон" (возбуд)

попробуйте увеличить "антизвонный" резистор в сетке пентода

обратите внимание на схему, которую выложил Виталий (пост19) , там в сетке 10к
