Гибридный усилитель Frans Janssens как наушниковый

Рекомендованные сообщения

Извините, вклинюсь в тему без новой ветки.

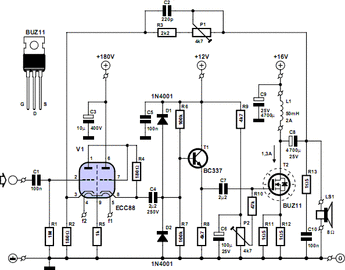

Подскажите, каково Ваше мнение на вот такой вариант гибридного усилка:

http://xtremecircuits.blogspot.ru/2011/07/simple-hybrid-audio-amplifier.html

и возможность его переделки под уши на 32 Ом путем замены/изменения последнего каскада на BUZ11?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подскажите, каково Ваше мнение на вот такой вариант гибридного усилка:

Мне не нравится. Схемные решения сомнительные, сложность неоправданная.

Такое впечатление, что схему сконструировал человек, который всю жизнь паял ламповые усилители, и эту же парадигму перенес на транзисторы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Мне не нравится. Схемные решения сомнительные, сложность неоправданная. ...

Нет оснований сильно перечить Вам, но сложность намотки транса, с учетом, что схема нужна для наушников, еще тот далеко не простой вариант/геморой (на выбор).

Меня оная схема прильщает именно уходом от намотки трансформатора. В добавок пофантазирую, а что если первый после ламп транзистор пересчитать на что-то, что содержит Германий (у меня еще есть немножко в заначке). А потом выходной какад в ту же "степь". А? Несколько питаний для меня не проблема.

Изменено пользователем kotyk7

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для наушников усиление избыточно. После лампы нужен всего один каскад, истоковый если на полевике, или эмиттерный если на биполярнике ПОВТОРИТЕЛЬ. Плюс в ламповый каскад желательно вводить обратную связь. Германий не панацея, работает грамотное техническое решение а не религиозные убеждения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если после лампы подключить вот такой каскад:

_www.next.gr/rf/amplifiers/Broadcast-band-rf-amplifier-l13377.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А если после лампы подключить вот такой каскад: ...

Ага, запрячь в одну повозку коня и трепетную лань... Проще можно сделать, оставить каскад на Т1 заменив транзистор на более мощный, а между катодами лампы поставить цепочку обратной связи состоящую из резистора 10 кОм и конденсатора 10 мкФ соединенных последовательно. Конденсатор 10 мкФ должен быть на напряжение не ниже 200 вольт

.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... www.next.gr/rf/amplifiers/Broadcast-band-rf-amplifier-l13377.html ...

Это вообще радиочастотный усилитель.

Может быть вам не изобретать велосипед?

https://datagor.ru/amplifiers/gybrides/1759-12au7-ecc82-nizkovoltnyy-lampovyy-uslitel.html

https://datagor.ru/amplifiers/gybrides/2366-gibridnyy-usilitel-dlya-golovnyh-telefonov.html

https://datagor.ru/amplifiers/gybrides/1154-gibridnyjj-usilitel-dlja-naushnikov-c-polevymi.html

Смотрите, три разных статьи и везде одна и та же концепция: каскад на лампе усиливает напряжение, каскад на транзисторе усиливает ток.

Можно было бы заменить резисторы в повторителях на источники тока. Сами транзисторы - на двойки Шиклаи.

Впрочем, за низкими цифрами искажений вы, как я понимаю, не гонитесь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уже нашел 2 лампы 6н23п. Теперь буду подбирать схему на них.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Собрал для начала импульсный блок питания на 100, 50, 25 и 8 вольт на трансформаторе от старого кинескопного монитора. Будет стартовое поле для экспериментов. А там посмотрим в какую сторону податься.

Изменено пользователем kotyk7

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Решил начать паять схему из того что есть и посмотреть, что получается. Задействовал один из триодов. Блок питания импульсный 100 В уровень пульсаций 2В. Схема вот такая:



Вот что получилось на осцилографе

сигнал прямо с внутреннего генератора осцилографа.



_http://files.d-lan.dp.ua/download?file=6da8c4b18f9ec6c7fa7490a4076c51eb

Это не менандр, а вот такое "чудище" на 0.5 вольт в размахе

_http://files.d-lan.dp.ua/download?file=ae3f5f5645074085018a7a7db2b8b565

на выходе

_http://files.d-lan.dp.ua/download?file=cf342e93158dde98c68c62d5ca9497ab

на выходе 12 вольт. Если присмотреться на осцилограмме есть следы пульсаций источника.


Изменено пользователем kotyk7

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я правильно понимаю, что эта схема уже не имеет никакого отношения к заявленной в шапке темы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вторая схема показана, как таковая, с которой я пытаюсь понять качество моего блока питания и имеющейся у меня лампы. Также понимания, какие практические меры предпринять, чтобы ввести параметры каскада на лампе в рабочий режим с моим уровнем питания. Все результаты опишу, просто сейчас время праздников...

Возможно схема немного изменится. Посмотрим на практике.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
