Гость Kurt86

помогите разобраться с тригером

Рекомендованные сообщения

Гость Kurt86

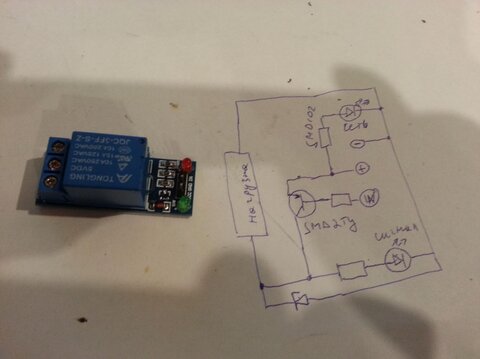

Всем доброго времени суток. Приобрел вот такой тригер. задачи при появлении управляющего сигнала переключать силовое реле, уаравляющее напряжение 5в. при подключеннии загорается только индикатор сети. транзистор и стабилитрон выпаял, звонятся в одном направлении в режиме диод. при переключении мультика в режим сопотивление транзистор не звонится. безделушка копеешгая, но хочется разобраться. Схему срисовал с платы. какие будут мысли?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По идее, там должен диод стоять, а не стабилитрон, хотя китайцы могли что хочешь впихнуть - он защищает транзистор от бросков тока самоиндукции катушки реле.

Скорее всего сдох транзистор - его переходы должны звониться как диоды. Либо сопротивление на базе в обрыве...

Изменено пользователем Den101

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это не триггер. Если соединить вход IN и GND то реле должно включится, разъединить - выключится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Стоит проверить металлизацию переходных отверстий от базового резистора до базы транзистора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Приобрел ... транзистор и стабилитрон выпаял ...
Запаяйте обратно и пользуйтесь, как Сергей объяснил в посте #3. Не забудьте подать (5±0,5)В между "+" и "-", соблюдая полярность.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Kurt86

Это не триггер. Если соединить вход IN и GND то реле должно включится, разъединить - выключится.

Пардоньте, не правильно выразился, это и есть его назначение

Стоит проверить металлизацию переходных отверстий

Все контакты прозваниваются до транзистора.

Запаяйте обратно и пользуйтесь, как Сергей объяснил в посте #3. Не забудьте подать (5±0,5)В между "+" и "-", соблюдая полярность.

От этого и начал разбираться. При подачи "+" на контакты VCC и IN и соответственно - на - загорается только красный диод сети. При подаче напряжения на выводы катушки реле оно клацает и загорается зеленый диод. Все сопротивления показывают приблизительно 1кОм, что соответствует маркировке.

Что это стабилитрон посчитал поискав в интернете цветовую маркировку. С одним двумя кольцами в прозрачном корпусе диодов не нашел, по описанию было похоже на стабилитрон. В режиме мультика прозвонки диодов транзистор звонится от базы к колектору 820, от базы к эмитеру 830. Диод или стабилитрон при выпайке звонится в одну сторону, в схеме в обе.

Сильно не пинайте, не очень силен, но по схемам мал мала получается разобраться.

Изменено пользователем Kurt86

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может китайцы транзистор npn вместо pnp впаяли.

А может это вообще не транзистор :biggrin:

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Kurt86

Может китайцы транзистор npn вместо pnp впаяли.

А может это вообще не транзистор :biggrin:

на корпусе 2TY, по даташиту это транзистор S8550

сейчас впаял перемычку эмитер - коллектор, при подаче напруги катушка срабатывает, а при перемычке база - коллектор нет, хотя на базе все те же 5В. Видимо транзистор все-таки дохлый. Хотя в режиме мультика "диод" звонится как PNP. Вот и смущает, вроде детали звонятся, а схема не работает :think:

Изменено пользователем Kurt86

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Kurt86

Припаяйте другой транзистор. Для проверки.

В том и проблема сложно в деревне такой найти. Есть NPN, пойду в гараже вроде какая то плата старая была там может найду что. Другого номинала же можно впаять?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Есть NPN ...
Можно использовать и NPN, но придётся поменять полярность источника питания, стабилитрона и светодиодов. Будет работать ничуть не хуже.



Кстати, насчёт стабилитрона. Стабилитрон вместо диода для защиты от выброса напряжения с катушки реле используется для ускорения спада тока, т.е. для более быстрого выключения реле. При этом получается несколько больший выброс напряжения (на напряжение стабилизации стабилитрона), но это приемлемо, если транзистор имеет достаточное Uкэ max.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Kurt86

Все оказалось на много проще, на клемму in нужно подавать отрицательный сигнал (о чем скромно умолчали братья китайцы :think: )

И все заработало, спасибо всем за участие.

тему закрываю
