Таймер-модуль на 555, увеличение задержки

Рекомендованные сообщения

Несколько раз незакрытая дверь холодильника приносила некоторые огорчения)

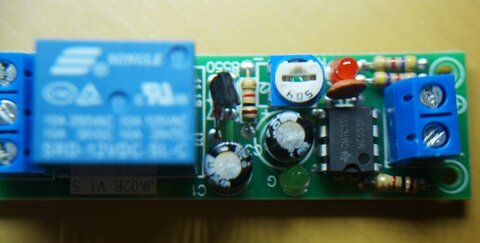

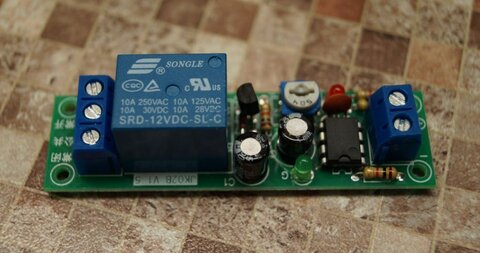

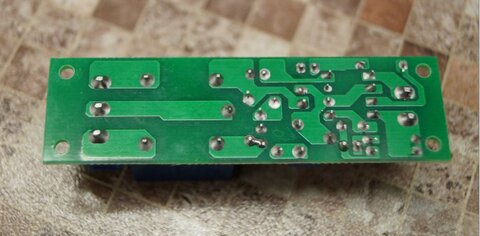

Взял по эти задачи таймер с заявленной характеристикой 0-60с.Вместо реле думалось впаять зуммер.

На самом деле оказались реальные 0-48с.

Возможно, без глобальной переделки, увеличить время задержки срабатывания?






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Один из конденсаторов - часть времязадающей цепи. Если увеличить емкость, пропорционально увеличится и время срабатывания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В вашем случае это С3. Какая у него сейчас ёмкость?

Для опытов увеличьте минимум в 2 раза (запайте паралельно второй такой же).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... В вашем случае это С3. Какая у него сейчас ёмкость? ...

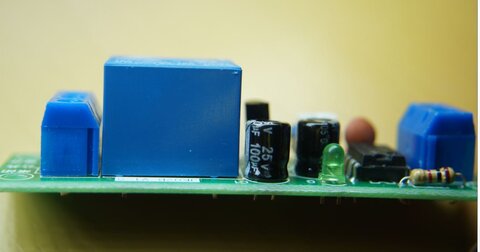

Как и у С1-100μF.



... Для опытов увеличьте минимум в 2 раза (запайте паралельно второй такой же). ...

Будем попробовать) Отпишусь по факту эксперимента!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, всё работает, как надо!

Нашел под рукой 220μF, паралельно воткнул, теперь интервал 0-3,5мин.

Мне столько не надо, родной 100μF удалю, на его место поставлю 220μF.

Единственное, что смущает, донор на 16v. Хватит или поставить, как на плате, на 25v?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поздравляю! :cool:

Про напряжения конденсатора всё просто — если в этой цепи может получится выше 16 Вольт, то надо ставить другой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Про напряжения конденсатора всё просто — если в этой цепи может получится выше 16 Вольт, то надо ставить другой. ...

Для меня это загадка, может там больше 16в. или нет :think: Питание подаётся 12в.

Для меня всё просто так - ставлю на 25в. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Для меня это загадка, может там больше 16в. или нет :think: Питание подаётся 12в. ...
Аааааа! Ну тогда понятно. :dizzy:
