Всем доброго дня. Собираю схему А.Баева двухтакт на ГУ-50. Помогите рассчитать выходной трансформатор. Хочу применить ТС-180-2. Uа=760В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Анодное 760 Вольт = это уже прилично. Основное внимание надо будет уделить конструктиву - изоляция, выводы и прочее - и обязательно высоковольтное испытание транса перед тем как его в изделие ставить. Пропитка и обмазка компаундом - не обязательно но весьма желательно. Так же как и варисторы и предохранители в нужных местах.

У самого "оригинального" Баева (МРБ-74) выходной транс проще некуда. Так как у вас 2х катушечный сердечник - то обмотки распределяете по катушкам и все. Главное с фазировкой не запутывайтесь. Железо у оригинала 13,6 кв см. У вашего =9,45 - ограничение по низам и возможно по мощности гарантированно. Где-то надо "урезать осетра" или другой сердечник. 250-300 Можно взять железо от транс киловатного УПС с 24х вольтовым питание. Там и сечение железа и окнонамотки - подходяще

1-2 20 ПЭВ-2 1,25

3-4 1900 ПЭВ-2 0,31

5-6 40 ПЭВ-2 1,25

7-8 1900 ПЭВ-2 0,31

9-10 20 ПЭВ-2 1,25

Кстати, независимо от сердечника я бы не стал мотать проводом 1,25 вторички, взял бы потоньше и мотал двойным - сечение тоже, а заполнение обмотки лучше и мотать-изолировать - легче.

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ТС-180 ограничение по низам и возможно по мощности гарантированно
По ТС-180...железо у них разное, как и в свое время они(ТС-180) были предназначены для разных задач.

ТС-180 или ТС-180-2 имеют железо 0,35мм оно вполне себе ничего и от 35Гц на мощности 55Вт отыгрывают без проблем, модель ТС-180-3 имеет толщину витка 0,5мм -это несколько похуже, но для выходного трансформатора так же подходит. Если имеющийся трансформатор не разобран, то проверить его качество можно измерив ток Х.Х.

У ТС-180-3 он составляет порядка 75мА, у ТС-180-2 около 45мА, что это дает думаю сам понимаете...

Необходимо измерить индукцию железа всеми доступными способами или хотя бы измерить момент входа данного в насыщение, т.е при каком кол-ве витков оно(насыщение) начинается, а уж потом принимать решение в его использовании, иначе кол-во провода может не вместиться в высоту катушки(~10мм).

Переносить намоточные данные для ТВЗ Баева на ТС-180 нельзя.

Выходной каскад на ГУ-50 довольно успешно работает с приведенным сопротивление Ra-a от 8 кОм до 10,5 кОм, но здесь надо понимать для чего будет использован один из вариантов...

ТВЗ - ТС-180-2

Мах. ток плеча ~115мА(анод+2сетка);

Bm = 11500ГС,

Pwt~max.65Вт; при f - нч ~35Гц;

Ra-a = 10кОм

W1 = 4500 витков

W2 = 90 витков для нагрузки 4Ом;

W1 - ∅ - 0,25-0,315 мм;

W2 - ∅ - 1,7 мм (4Ом) (можно и нужно расщепить меньшим ∅ на несколько обмоток);

Учитывайте толщину изоляции, при намотке данного трансформатора, при мах. мощности будет до ~810 Вольт действующего напряжения на концах анодной обмотки.

Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На первичную обмотку лучше взять провод 0.25. О,315 такое количество витков может не вместиться. К тому же межслойная изоляция должна быть хорошей.

На вторичную обмотку берем провод 0.8 как раз в один слой на каркас влезет 90 витков.

На каждой катушке мотаем

750 витков 0.25.

90 витков 0.8

750 витков 0.25

90 витков 0.8

750 витков 0.25

Получим на весь трансформатор 6 секций первичной обмотки и 4 секции вторичной.

Вторички 4 шт соединяем параллельно. Эквивалентное сечение получиться как у одиночного провода ∅ 1.6мм - то что надо.

Прокладка межслойная - 0.05мм - факсовая бумага, чековая лента, калька - один слой.

Прокладка межобмоточная - 2 слоя офисной бумаги толщиной 0.1мм. Между ними лавсан 0.05мм (прозрачный упаковочный скотч).

Первички соединяем последовательно перекрестно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для нагрузки 8 Ом количество витков вторичной обмотки надо увеличить до 120-130 витков. В корень из 2 раз по сравнению с количеством витков для нагрузки 4 ома.

Соответственно берем провод 0.59 ∅.

Каждая из 4х секций вторички тогда будет состоять из двух слоев по 125 примерно витков таким проводом.

Итого одинаковых 8 обмоток параллельно. Это эквивалентно одиночному проводу ∅ 1.68мм. Так что с сечением вторичной обмотки тоже должно быть все в порядке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Анодное 760 Вольт = это уже прилично. Основное внимание надо будет уделить конструктиву - изоляция, выводы и прочее - и обязательно высоковольтное испытание транса перед тем как его в изделие ставить. Пропитка и обмазка компаундом - не обязательно но весьма желательно. Так же как и варисторы и предохранители в нужных местах.

У самого "оригинального" Баева (МРБ-74) выходной транс проще некуда. Так как у вас 2х катушечный сердечник - то обмотки распределяете по катушкам и все. Главное с фазировкой не запутывайтесь. Железо у оригинала 13,6 кв см. У вашего =9,45 - ограничение по низам и возможно по мощности гарантированно. Где-то надо "урезать осетра" или другой сердечник. 250-300 Можно взять железо от транс киловатного УПС с 24х вольтовым питание. Там и сечение железа и окнонамотки - подходяще

1-2 20 ПЭВ-2 1,25

3-4 1900 ПЭВ-2 0,31

5-6 40 ПЭВ-2 1,25

7-8 1900 ПЭВ-2 0,31

9-10 20 ПЭВ-2 1,25

Кстати, независимо от сердечника я бы не стал мотать проводом 1,25 вторички, взял бы потоньше и мотал двойным - сечение тоже, а заполнение обмотки лучше и мотать-изолировать - легче.

Блок питания уже запустил. Все напряжения под нагрузкой выдает правильно. Накал на драйверный каскад отдельно запитал. Остался вопрос определиться с выходным. Почему остановился на ТС-180? У меня он есть в наличии 2 шт. и конструктивно подходят неплохо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Почему остановился на ТС-180? У меня он есть в наличии 2 шт. и конструктивно подходят...

Александр, общий рецепт намотки вам дан...

первичная обмотка ТС-180 0,8 или 0,62 после аккуратного снятия подойдет вам для вторичных обмоток ТВЗ,

на первичную придется поискать d - 0,25мм(0,3мм по лаку).

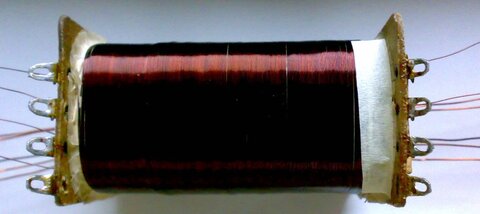

Вчера закончил для проверки - намотал одну из катушек от ТС-180

при d- 0,62(0,68) на стандартную катушку ложится до 110 витков в слой,

я положил 100 витков, при этом первичная выросла на 250 витков больше,

в итоге, можно заполнить еще одни вариантом

(осталось закрыть обмотку прокладкой и 100 витками вторичной и окончательной изоляц. бумагой-место есть)

Ra-a - 10k

W1 - 5000 витк. d - 0,25(0,3) - 250 витков в слой;

W2 - 100 витк.- d - 0,62(0,68) - для - 4 Ом

для 8Ом доматываем как продолжение

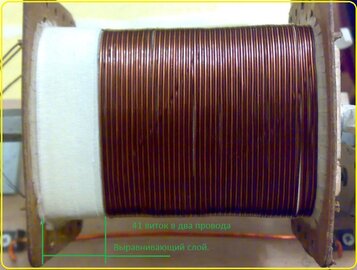

W3 - 41 вит. - d - 0,62(0,68) на каждую катушку слой в два провода в между слоями обмоток;

порядок намотки для одной катушки:

В(100) - П(1000вит.) - В2(41+41) - В(100) - П(750) - В(100) - П(750) - В(100)

Одна катушка первичная половинка обмотки 2500 витков ~ R - 162Ом;


Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...

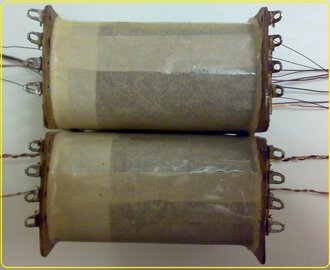

окончательный результат по намотке стандартных катушек для ТС-180 в качестве ТВЗ

для унч PP - 2хГУ50, R-a-a - 10k, Pwt - 65Ватт; f-нч. - 32Гц;

W1 - 5000 витков ∅ - 0,25 медь (0,3мм лак);

W2 - 100 витков ∅ - 0,6 мм медь( 0,68мм лак) - 4Ом;

W3 - всего 141 виток, ∅ - 0,6 мм медь( 0,68мм лак) - 8Ом;

...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...

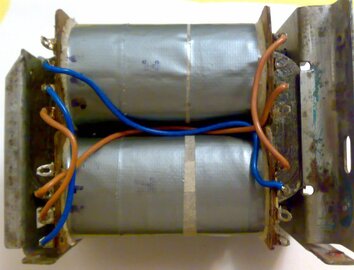

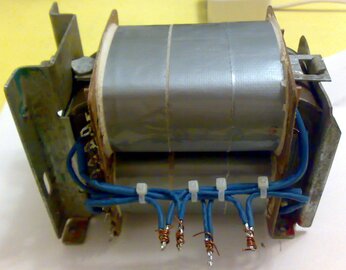

измерения после коммутации обмоток :

- на вторичную обмотку 4Ом подано переменное напряжение ~14В

- первичная вся(А1-А2) ~ 720В : 2 = по 360 Вольт на каждый анод;

к.т.р. = 720 : 14 = 51,43;

Ra-a = (51,43^2)*4Ом = 10580 Ом;

напряжение ~ 14 Вольт соотв. напряжению на вторичной обмотке при выходной мощности ~50Вт(~3,5А);

проверяем результат действующего напряжения на первичной обмотке при мощности в 50Вт-

(sqrt 50Вт*2(удвоенная мощн.)*10000(Ом - Ra-a)) : 1,41= 709В: 2 = по 354,5Вольт на каждый анод...

...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...уже не нужно.Он нашёл ответ на другом форуме.
это ... мы как говориться на здоровье...

чтобы всем желающим было понятно на что способен ТС-180...

если автору не нужно, это еще не говорит о том, что это никому не нужно... и чтобы два раза не вставать...

...

последние измерения

вход первичная А1-А2 ~266В с латора (больше к сожалению нет), выход вторичная - 4Ом ~5,3 В продолжение обмотки для 8Ом ~ 7,46В,

266:5,3 = 50,18

266:7,46 = 35,65

результат по к.т.р на мой взгляд отличный, полученный твз можно ставить в реальную схему

...

вот теперь все, а разговоры про нать или не нать оставим для других форумов...

p/s данный экземпляр изготовлен в эти дни не из лучшего железа, пришлось долго шкурить и приводить в порядок все элементы крепежа и подков...




Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... полученный твз можно ставить в реальную схему ...
Обязательно попробуем...

Спасибо за проделанную работу. :cool:
