Гость aiv3006

Подскажите по счет поджига клл ?

Рекомендованные сообщения

Гость aiv3006

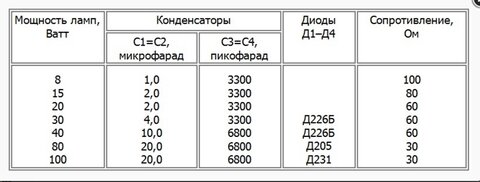

Ребят всеи привет мучаюсь не найду прикол сгоревшую КЛЛ подклюсил к преобразователю , лампа на 8 wt светит спору нет но через раз почемуто , 5 раз включение делаеш включается , еще 5 раз бесполезно НО по

ка до колбы рукой не дотронишся сразу работает ,ума не преложу почему ?Вместо сопротивления стит лампалка 15 wt 220v



Изменено пользователем aiv3006

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... мучаюсь не найду прикол сгоревшую КЛЛ подклюсил к преобразователю ...

1. Что такое клл?

2. Я подключал по этой схеме обычную ртутную ЛДС. Всегда горела нестабильно, мигала, мерцала. Через несколько дней взорвался один из конденсаторов С1 или С4. Второй только распух.

3. Померьте аккуратно напряжение на выходе при отключённой лампе. Если сильно меньше 600 вольт - дохлые диоды или конденсаторы.

4. Выводы спиралей лампы надо замкнуть между собой. Это резко повысит вероятность включения. Хотя никак не повлияет на стабильность свечения.

5. Выбросьте нах... совсем ртутную лампу. Светодиодные на 10 ватт давно по 70 рублей.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выбросьте нах... совсем ртутную лампу. Светодиодные на 10 ватт давно по 70 рублей.

Самый правильный совет.

Но Андрей не только на непонятном языке пишет, непонятно что и из чего у него собрано.

Схема учетверителя напряжения и на лампе должен быть примерно киловольт.

Сколько диодов и каких поставлено - секрет.

Конденсаторы С2С3 должны быть минимум на 630 В, а лучше на киловольт, какие стоят - секрет.

Конденсаторы С1С4 должны быть минимум на 400 В, а лучше на 630 В, что стоит - не знаем.

Диоды проще всего 1N4007.

Ну и сама лампа неизвестная, а конструктив очень влияет. Может влиять и фазность в розетке.

Когда лампа горит, надо проверить мощность на ней, чтобы не сгорела слишком быстро.

Ради интереса повозиться можно, а для практики сегодня лучше и безопаснее - светодиоды.

P.S. Такой русский язык простителен любому иностранцу, для него он хорош.

Но если Андрей живет в России, то ему должно быть стыдно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Давным-давно собирал по книжке "300 советов..." для 40 ваттной лампы. Жесть. Конденсаторов почти посылочный ящик. Даже по тем временам нерентабельно. И габариты... Но бесшумно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Но бесшумно... ...

А у меня громко бабахнуло :bomb:. Хорошо, что корпус был из толстого оргстекла. Треснул, но не разлетелся.

... Конденсаторы С1С4 должны быть минимум на 400 В ...

У меня такие и были. И лампа на 40 ватт. Конденсаторы были довольно большого размера, примерно как 3-4 спичечных коробка каждый. Притом сильно грелись.

По идее, токоограничивающий резистор должен стоять в цепи 220 вольт, так надёжнее, но может не хватить напряжения для пробоя лампы.

Изменено пользователем nevod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По идее, токоограничивающий резистор должен стоять в цепи 220 вольт

Ага, а лучше железный дроссель в качестве балласта и стартер с неонкой для запуска, всякие диоды и конденсаторы убрать. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 3. Померьте аккуратно напряжение на выходе при отключённой лампе. Если сильно меньше 600 вольт - дохлые диоды или конденсаторы. ...

На схеме нарисован УЧЕТВЕРИТЕЛЬ напряжения.

На выходе у него на холостом ходу 1250 вольт (это если в сети 220) если же 235 (как сейчас часто бывает) то на выходе под 1400 вольт будет.

Обычный китайский тестер от таких напряжений в 90% случаев сгорает и восстановлению не подлежит.

Соответственно С2 и С3 надо иметь на напряжение не менее 700-800 вольт, а лучше на 1кВ.

Изоляция проводов тоже должна быть соответствующей. Резистор на несколько (порядка 5-10) МегоОм для разряда конденсаторов параллельно лампе.

Чем связываться с такими напряжениями, лучше выкинуть горелую лампу. Здоровье дороже.

Изменено пользователем tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... лучше железный дроссель в качестве балласта и стартер с неонкой для запуска, всякие диоды и конденсаторы убрать. ...

Сергей, эта схема предлагалась для ламп со сгоревшими спиралями... Вероятно, устойчивость работы связана с величиной электрода (куска оставшейся спирали) и хрен знает ещё с чем :biggrin:

Просто был план по рацухам. Сделали, показали. Зажглись 10 ламп с помойки. Ура и червонец в кармане. Внедрять никто и не собирался :biggrin:

Изменено пользователем drummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

эта схема предлагалась для ламп со сгоревшими спиралями...

Да, виноват - не заметил, что у него написано про сгоревшую лампу, правда очень коряво.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Вероятно, устойчивость работы связана с величиной электрода (куска оставшейся спирали) и хрен знает ещё с чем :biggrin: ...

Однозначно. Нет стабильной эмиссии - нет и стабильного свечения. Вы видели вольт-амперную характеристику ламп с холодным катодом? Ни разу она не линейная. С кучей всяких петель гистерезиса. Вот и мигает, как захочет, когда вообще светит...



... Да, виноват - не заметил, что у него написано про сгоревшую лампу, правда очень коряво. ...

С целыми спиралями результат не сильно стабильнее. Зажигается лучше, но всё равно мерцает.

Изменено пользователем nevod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
