Ремонт LG FLATRON L192WS-SN, шипит транформатор БП

Рекомендованные сообщения

Всем привет. Чиню товарищу монитор.

Изначально не включался вообще, заменил высохшие электролиты заработал, но проблема следующая - шипит транформатор блока питания.

Частота ШИМ-а нестабильна собственно по этому и шипит.


проверил еще раз все конденсаторы более подозрительные заменил на более качественные с низким ЕСР, думал может из-за нагрузки откинул нагрузку - нагрузил только 5V резаком.

Все равно шкварчит. Потом думаю слишком сложная обратная связь, обрезал - оставил классику по 5V на TL431, менял TOP246, оптрон, 431.

TOP246 переводил на повышенную рабочую частоту - тоже самое. Все сил больше нету.

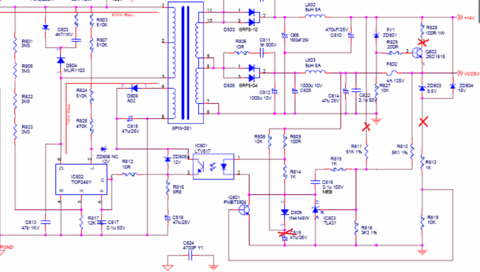

Схема полностью:

p36.zip

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Glonas

А сам трансформатор то целый.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обычно шипят трансформаторы инвертора. Как правило в одном из них возникает пробой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо.

Попытаюсь посмотреть ток первичной обмотки, может чего увижу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С815 47х25в по питанию ШИМа тоже меняли? Он из за своего маленького размера зачастую физически вспухнуть не может, но емкость тем не менее теряет. По крайней мере проверить или сразу заменить на новый не мешает.

Ну и главный силовой электролит тоже надо бы внимательно изучить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

C815 да менял.

... Ну и главный силовой электролит тоже надо бы внимательно изучить. ...

С805 120u/450V нормальный вроде, пульсации на нем смотрел - небольшие. Но если я просто мультиметром меряю на нем напряжение, в момент прикосновения щупов трансформатор немножко цыкает.



Забыл написать чем больше нагрузка тем больше (громче) шум транса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... в момент прикосновения щупов трансформатор немножко цыкает. ...

Не должен цыкать. Подключи к нему паралельно конденсатор 47 - 100 μF временно и включи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подпаял параллельно конденсатор, другой - ничего не меняется.

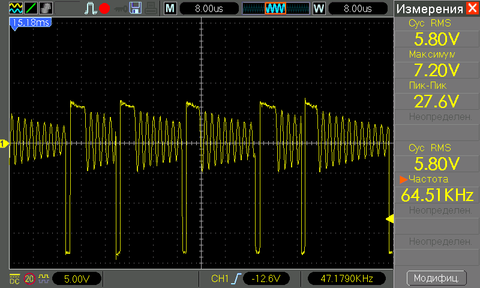

Впаял резистор 0,27 Ом между 4-ногой TOP и минус питания, в надежде разглядеть ток, но помехи гораздо больше - ничего практически не видно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
