Питание накала ламп каскада SRPP от одной обмотки.

Рекомендованные сообщения

Гость Колымский

Помогите, пожалуйста, решить задачу.

Положим. что нужно сделать фонокорректор с выходным каскадом SRPP, используя две лампы - один двойной триод на два канала "внизу" и другой "вверху". На верхней лампе какскада SRPP будет запредельное напряжение между катодом и подогревателем. Понятно, что нужно сделать второй выпрямитель накала этой лампы и подать на него положительный потенциал. Для этого нужна вторая обмотка накала. А если в силовом трансформаторе только одна накальная обмотка? И вот возникла идея: сделать два выпрямителя накала с хорошими фильтрами от одной обмотки трансформатора и на один из них (для верхней лампы) подать положительный потенциал. Прав ли я?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Прав ли я? ...
Нет.

Половина выпрямительных диодов запрётся, половина откроется. Перерисуйте схему, нарисовав каждый диод, и поймёте сами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

А почему тогда половина диодов не запирается, если мы используем вторую обмотку питания накала для верхней лампы? Такая же картина и при использовании катодного повторителя с гальванической связью - напряжение между катодом и подогревателем превышено.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... на один из них (для верхней лампы) подать положительный потенциал ...

Без разницы, в какую точку подавать положительный потенциал, т.к. схема не связана гальванически с "землёй" ("висит в воздухе"). При этом ВСЯ СХЕМА будет находится под этим потенциалом. Никакие диоды не запрутся...



Простое решение проблемы: запитать накалы ламп от одного выпрямителя, а положительный потенциал подать "усреднённый", приблизительно 70 Вольт.

Недостаток: для верхней лампы не будет "подпёрт" диод (подогреватель-катод), наоборот он будет включен в прямом направлении...

У меня в фонокорректоре так сделано, фона нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

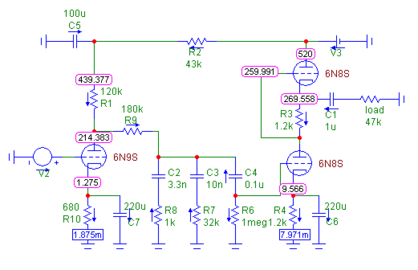

Но на предполагаемом для сборки фонокорректоре (верхняя лампа) напряжение ОЧЕНЬ большое и 70 В явно будет недостаточно. Вот схема:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, при таком напряжении недостаточно...

У меня +Uп = 300 В., а на катоде верхней лампы +160 В.



Тогда без двух, гальванически развязанных обмоток, не обойтись...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

Правда, в силовом трансформаторе есть обмотка 5 В, Можно ли её с удвоителем подать на верхнюю лампу и на неё нужный потенциал?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При желании можно...

Удвоитель получится достаточно "габаритный", конденсаторы большой ёмкости... Т.к. ток накала двух верхних ламп порядка 1,2 А.

И 5-ти вольтовая обмотка должна "тянуть" не менее 2,4 А.



Извиняюсь, верхняя лампа одна (это же двойной триод...),

Задача упрощается: ток накала 0,6А, ток обмотки 1,2А....



"Лишнее" напряжение лучше "погасить" "Кренкой" на 6В.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... "Лишнее" напряжение лучше "погасить" "Кренкой" на 6В. ...

5в удвоитель на холостом ходу даст 5*2.8=14в. Но это только на ХХ.

Под нагрузкой из этих 5в надо вычесть пдение напряжения на открытых переходах диодов (порядка 1в) и тогда на выходе будет гораздо меньше. КРЕНка может не запуститься. На ХХ будет выдавать нужное напряжение в 6в, а с накалом лампы в качестве нагрузки просадит все до 3-4 вольт. Уже не раз на эти грабли наступал.

Лучше после выпрямителя поставить обычный С-R-C фильтр и подобрать напряжение на выходе =6в при помощи резистора. его надо то будет порядка 1-2 Ом. Мощностью 2Вт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Лучше после выпрямителя поставить обычный С-R-C фильтр и подобрать напряжение на выходе =6в при помощи резистора. его надо то будет порядка 1-2 Ом. Мощностью 2Вт. ...

Возможно, что так...

Накал с удвоителя не питал, надобности не было и другим не советую... Лучше ещё один ТН и "душа спокойна"... :wink:

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

А обязательно ли питать верхнюю лампу SRPP в выходном каскаде фонокорректора постоянным током?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А обязательно ли питать верхнюю лампу SRPP в выходном каскаде фонокорректора постоянным током? ...

Не обязательно..., но желательно...

Что бы весь фонокорректор был запитан постоянным током...



Если при запитке накалов переменным, нет фона, то "на здоровье", запитывайте переменным...

Поделиться сообщением
