Помогите распознать плату (lc фильтр)

Рекомендованные сообщения

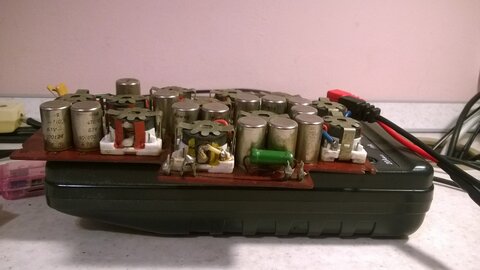

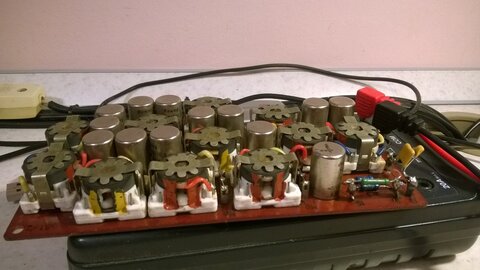

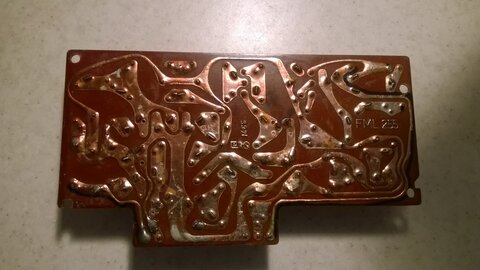

Привет всем, есть такая интересная плата, нарыл на местном блошиннике :smile:плата уже местами с перепайками , хотелось бы узнать ее первоначальное предназначение и схему. Похоже что делалась еще в ГДР.














Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выскажу всего лишь предположение, в "те времена" много аппаратуры связи использовали оборудование и комплектующие из Соц.стран (возможно измерительная аппаратура и приборы). По крайней мере фильтры на феррите применялись на частотах выше звукового...... Сугубо личное Имхо :smile:



PS: Схему на такую плату вряд ли удастся найти.

Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



PS: Схему на такую плату вряд ли удастся найти.



Да я уже понял что врядли найду, интернет про такой нафталин ничего не знает :smile: . В любом случае хорошие комплектующие для дальнейшего применения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

хорошие комплектующие для дальнейшего применения.

Логично предположить следующий вопрос: для чего планируете применить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да думаю в тех же фильтрах по питанию, ферриты хороши в фильтрах питания цифровых схем, ЦАП-ы например. Да, может сподоблюсь применить ИБП в звуке :smile:, ведь многие делают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Платы на фотографии очень напоминают платы из блоков очень старых АТС. Мне очень давно (в 70-х) такой блок подарили "на детали". В нем стояло около 4х или 5-и подобных плат с ферритовыми чашками и отличными полупроцентными высокоточными пленочными конденсаторами с нестандартными номиналами (имели 4 вывода квадратом). А еще там были транзисторы ОС71, германиевые. Как я понял на этих платах были собраны некие фильтры, используемые для связи. С обратной стороны платы были залиты лаком красного цвета, который приходилось "испарять" паяльником, чтобы выпаять элементы. Внутри ферритовых чашек были катушки, намотанные отличным литцендратом, который очень пригодился в ту эпоху самодельных приемников :) Вот эти платы с фотографии очень напоминают те, что у меня были по форме. Форма плат определена блоком, куда они группой вставлялись.
