У меня в одной колонке Амфитон150АС007 вышел из строя вч/динамик 10ГИ-1-4 хочу заменить на пьезо твитер YD3.Кто подскажет схему как их лучше подключить? (одни пишут так: Подключается к динамику он через резистор в положении параллельно. Резистор при этом никакого влияния на качество и уровень звука не влияет) Вопрос: А как правильно это сделать и стоит этим вообще заниматься? Или искать ГИ родной?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучше всего заменить родным.

Есть на вторичном рынке - только что смотрел, сразу попалось

Динамик 25гдв-1-4 с пломбой

размещено сегодня в 09:52

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Лучше всего заменить родным ...
Согласен Сергей но цены в Украине на их "кусаются" такие динамики это пол-цены самой акустики...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Согласен Сергей но цены в Украине на их "кусаются" такие динамики это пол-цены самой акустики...

Я не стал прводить ссылку - это в Питере, это первая попавшаяся ссылка, а цена примерно 700 в гривнах. Это никак не полакустики.

Амфитон150АС007 - неплохие колонки, не стоит их уродовать чем попало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Амфитон150АС007 - неплохие колонки, не стоит их уродовать чем попало ...
И я вот такого-же мнения ("советчики" предлагают эти твитера) я и решил посоветоваться на форуме у более опытных людей, так что буду искать родной 10ГИ-1-4. Спасибо Сергей за ваш отклик и утраченное время...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий!



В акустику высокого класса (хоть и в прошлом) ставить непонятные пищалки про которые почти поголовно пишут, что звучат они противно, я бы не советовал. Продавцы всегда будут говорить, что их товар наилучший, слушать их не стоит.

Не надо забывать и про конструктив, внешний вид. Уродовать их, я бы не советовал тоже.

Если уж менять, то пару. После замены неизбежно понадобится настройка фильтров.

Вы сможете её сделать грамотно, а не по сомнительным интернет-советам? Сомневаюсь.

Позабавило, что обещана работа от 1,5 кГц. Пьезодинамики работают на самых высоких частотах, никак не 1,5 кГц.

Штатная частота раздела низкая для трехполоски - 3 кГц, подойдет далеко не каждый динамик. Например, 10ГД-35 от S-90 не годятся.

Конечно, можно вставить любую пищалку или вообще ничего не ставить и радоваться - это дело вкуса, дескать "я так слышу". Вам решать.

Но я думаю, что проще и дешевле найти родные пищалки (25гдв-1-4 - это аналог).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Не надо забывать и про конструктив, внешний вид. Уродовать их, я бы не советовал ...
Вообще Сергей при установке таких пьезодинамиков нет необходимости курочить корпус, там все устанавливается без никаких переделок, просто вместо штатного (ГИ) вырезают квадрат с 10мм фанеры в фанере фрезой делают круг под пьезодинамик и все закрывается панелью иногда ее переворачивают см.фото


Изменено пользователем Valeriy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... После замены неизбежно понадобится настройка фильтров. ...
А вот это меня и интересовало? Вот его характеристики:

Пьезо твитер YD3

Мощность:RMS 50 Вт

Частотный диапазон:1.5КHz-21КHz

Чувствительность (1W/1M):108dB

Катушка:пьезоэлектрическая

Рупор размер 85*85мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Пьезо твитер YD3

торкните тестером на клеммы и сообщите какое сопротивление показывает тестер. Или твитер еще где то там...?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

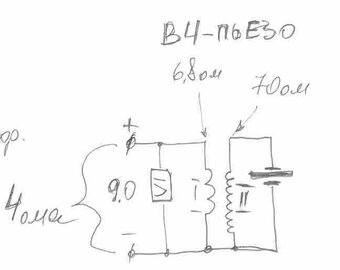

Валерий. Достаточно между Пьезо и фильтром АС установить согласующий трансформатор и все проблемы буду решены.

Ниже будет пара вложений по которым я и решал проблемы с пьезоизлучателями теми, которые были без трансформаторов.




Так как давление Пьезо развивают приличное и указанные выше трансформаторы на паспортное в восемь ом, то зашунтировав первичную обмотку резистором улучшаем согласование с фильтром АС. Насколько я помню, наши изодинамические пищалки четырёхомные.




Не один раз такие действа выручали. Было время. Пёрло меня по пьезоизлучателям.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Достаточно между Пьезо и фильтром АС установить согласующий трансформатор и все проблемы буду решены.

Было время. Пёрло меня по пьезоизлучателям.

Ну Игорю Германовичу виднее.

Но я останусь при мнении, что результат непредсказуем в отличие от установки штатного динамика.

Как я понимаю, никаких измерений не проводилось. Перед умельцами настраивать фильтры на слух, снимаю шляпу.

Относительно заявленных параметров, особенно сверхдешевых китайских пищалок, я уже имел практику, при заявленной чувствительности 95 дБ, по факту 90. Поэтому доверие им слабое.

Диапазон от 1,5 кГц для пьезо, повеселил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Не один раз такие действа выручали. Было время ...
Спасибо буду про бывать пока не найду родной ГИ-1-4 по нормальной цене, новый у нас продают по 800гр.и их мало в продаже, поэтому цены и накручивают!



... особенно сверхдешевых китайских пищалок ...
Вроде их германия выпускает [bIG]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
