Правильное подключение ламповой панельки на плату

Рекомендованные сообщения

Подскажите пожалуйста, для чего нужна центральная ножка на ламповой панельке ПЛК-9?

Гуглил множество фотографий подвалов ламповых усилителей, где-то она вообще никак не задействуется, просто "болтается" в воздухе, где-то на неё присоединяют детали. В схеме "Ламповый УМЗЧ на 6Н3П+6П14П? Это просто!" для них предусмотрены отверстия на плате. Вот мне и не понятно, как с этим быть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

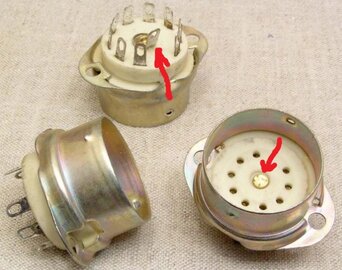

На всякий случай, я про вот эту "ножку"


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Во многих ламповых монтажках я замечал что на неё крепят "землю"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это еще и элемент конструкции в виде заклепки, которая соединяет две половинки керамических дисков. Я когда реставрирывал вот такую панельку, существующую заклепку высверливал, чистил контактные лепестки, а затем соединял винтом тонким с гайкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То есть, эту центральную ножку можно смело спиливать и не заморачиваться со сверлением отверстия под неё, припаиванием её затем к нулевым дорожкам и т.п.?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если еще этот лепесток убрать совсем, то в отверстие можно вставить светодиод для подсветки ламп

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучше ее оставить и ЗАЗЕМЛИТЬ, тогда меньше будет ПАРАЗИТНАЯ связь между остальными ножками. Ведь какая-то из ножек сетка - вход, какая-то анод - выход...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думаю, что у данной панельки это дополнительный контакт для навесного монтажа деталей. У ламповых панелек для печатного монтажа центральный вывод используется для крепления панельки к плате.
