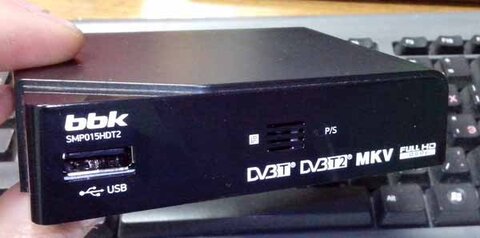

Ремонт цифрового телевизионного приемника BBK SMP015HDT2

Рекомендованные сообщения

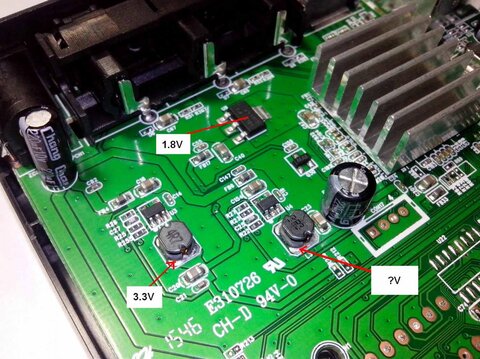

Всем привет. Ремонтирую аппарат. Не подает признаков жизни. Обнаружил что нету напряжения на выходе одного из двух ШИМ стабилизаторов.



Вопросы:

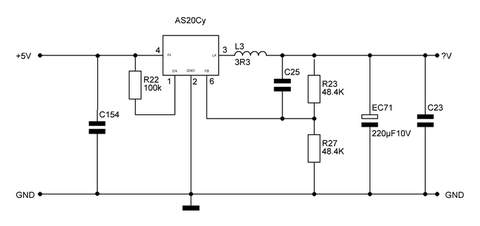

1. Что за ШИМ AS20Cy ?

2. Может, у кого есть такой рабочий аппаратик, был бы очень благодарен если кто подсказал напряжение на L3.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость swg66

Я думаю можно подключить регулир. БП 1.3 в и выше и попробовать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Я думаю можно подключить регулир. БП 1.3 в и выше и попробовать ...

Это крайняя мера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вроде бы SY8009B

_http://monitor.espec.ws/section27/topic248187.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Вроде бы SY8009B ...

Валерий спасибо. По крайней мере по распиновке все совпадает, наверное она и есть.

В обратной связи намерил одинаковые сопротивления, с учетом Vref=0.6 думаю что на выходе 1,2V должно быть.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Глянул в подобном аппарате, стоят TD6811, вроде полный аналог ваших, выдаёт 1,2 в. В моём вообще 4 разных напруги, 3,3, 2,5, 1,8 и 1,2.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Глянул в подобном аппарате, стоят TD6811, вроде полный аналог ваших, выдаёт 1,2 в. В моём вообще 4 разных напруги, 3,3, 2,5, 1,8 и 1,2. ...

Спасибо. Буду пробовать подавать 1,2V

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вроде бы SY8009B

_http://monitor.espec.ws/section27/topic248187.html

Всем спасибо за помощь. Валерий еще раз спасибо. Сегодня прилетели SY8009B (код CU4JE) поставил. Работает. напряжение правда 1,6V.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... напряжение правда 1,6V ...
Желательно всё-таки посмотреть, что от этого питается и по даташиту - сколько ему нужно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я с этого начинал, питает процессор MStar 7T01, даташит найти не смог. Да и поздно, хозяин уже смотрит БТ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
