Sprint Layout. Как передать векторное изображение в COREL?

Рекомендованные сообщения

Сохранение чертежа в векторном формате.

Ребят подскажите, какие манипуляции надо выполнить, чтоб рисунок платы нарисованный в спринте можно было открыть в кореле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сохраняем герберы.

Есть софт, который открывает герберы и экспортирует DXF

DXF, в свою очередь, открываем корелом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

GerbView _http://www.gerbview.com/ есть на рутрекере

демо версия полностью функциональна 30 дней

DeskPCB _http://www.imsrv.com/deskpcb/

Free Gerber Viewer _http://www.mccad.com/FREE_GerberViewer.html



Можно ещё использовать цепочку gerbv -> pstoedit+ghostscript, это все открытый софт

_http://agock.com/2015/04/how-to-open-gerber-files-with-free-open-source-tools/

но проще скачать GerbView



Кстати, шестой спринт герберы и импортирует тоже, так что можно сообразить обратную цепочку: из CADов в спринт что-то перегнать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как вариант.

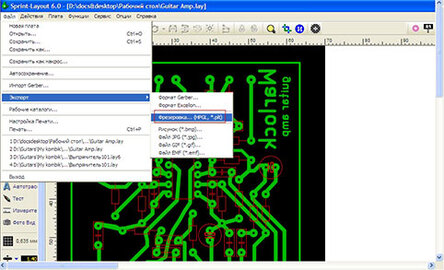

Sprint -Файл-Экспорт-Фрезеровка

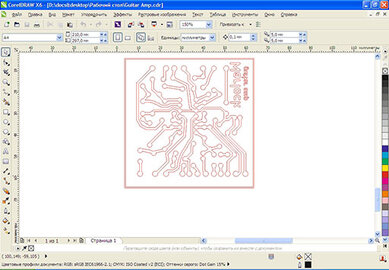

Corel -Файл-Открыть


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Sprint -Файл-Экспорт-Фрезеровка ...
Там же есть "Файл-Экспорт-EMF".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там же есть "Файл-Экспорт-EMF".

... Как вариант. ...

Я, указал направление, Sprint -Файл-Экспорт-......

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Я, указал направление ...
OFF

Но первенство всё-таки за Алексеем. Он указал название программы. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если емф потом открыть в кореле- получается кривота. Нет отверстий и некоторые толщины не соответствуют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... OFF Но первенство всё-таки за Алексеем. Он указал название программы. ...

Николай, совершенно, с Вами согласен. :cool:

... Если емф потом открыть в кореле- получается кривота. Нет отверстий и некоторые толщины не соответствуют. ...

Хотелось бы, все таки узнать, для чего и что, в конечном результате должно получится.



Предложены расширения после Sprint (HPGL, .plt, .emf), читаемые Corel.

Может, пойти каким-нибудь другим путем и выбрать варианты предложенные Сергеем (yamazaki), тогда тема другая.
