Выходное сопротивление катодного повторителя

Рекомендованные сообщения

Коллеги, я не так много и часто занимаюсь ламповой техникой. Поэтому возник, наверное, простой вопрос.

В Интернете и литературе сплошь и рядом встречается утверждение: чтобы получить низкое выходное сопротивление катодного повторителя возьмём лампу с низким внутренним сопротивлением, например 6Н6П...



Задавшись целью рассчитать самому такой каскад наткнулся на фразу: выходное сопротивление катодного повторителя обратно пропорционально крутизне лампы...



Получается нужна лампа с самой высокой крутизной? Но 6Н6П по этому параметру точно не проходит! Её крутизна 11, такая же как у 6Н23П.



Можно найти что-то и с большей крутизной (не помню то ли 6Н1П, то ли 6Н3П).



Как же всё таки посчитать выходное сопротивление катодного повторителя и какую лампу выбрать?

Нужно качать нагрузку в 1 кОм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зависимость известная: S = M/Ri,

S - крутизна, М - коэффициент усиления, Ri - внутреннее сопротивление.

Из этих параметров и исходите...

А по опыту: если в катоде катодного повторителя (как и СРПП каскада у "верхней" лампы) будет резистор 1 кОм и менее, то с "раскачкой" нагрузки в 1 кОм. проблем не будет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В катоде планируется источник тока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... В катоде планируется источник тока. ...

"Интересная" мысль...

Вообще то источником стабильного тока, например в СРПП, является, как раз, верхняя лампа, являющаяся "до кучи" катодным повторителем...



А зачем в катоде катодного повторителя ставить источник тока ? :think:



Тогда и расчёт выходного сопротивления будет не как для катодного повторителя (в чистом виде), а как для "странной", каскодной схемы...

Такие схемы конечно существуют, в теории:






но на практике, не видел, ввиду их бессмысленности...



Поясните уж тогда смысл ?...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думаю, что Валерий имеет в виду схему линейного катодного повторителя с динамической нагрузкой.

А.П. Ложников, Е.К. Сонин "Каскодные усилители" глава 3 "Катодные повторители каскодного типа", стр. 83.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В катоде планируется источник тока на транзисторах или микросхеме. Как уверяют МНОГИЕ авторы, это повышает линейность и вообще улучшает характеристики повторителя.



Пример на картинке (входной каскад усилителя)

Это реальная работающая схема, даже была (полностью собранный гибридник) на моём "операционном" столе.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В гибриднике Лачиняна во всех версиях, кстати, такое же решение присутствует:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, говорите яснее изначально, Вам нужен высоколинейный катодный повторитель для гибридного усилителя...

А то Вы про лампы замолвили слово в первом посте, а то, что нагрузка будет низкоомная-полупроводниковая (и главное: какая ?), "ни звука"...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, говорите яснее изначально

Обычная проблема. Секретные разработки. Информацию для того, чтобы дать наиболее точный совет, надо вытягивать клещами. Часто (у меня, например) силы и терпение на этом лопаются, особенно когда на финише вдруг всплывает эксклюзивное условие.

Всё это приводит к тому, что говорильни вокруг да около темы - много, а толку - мало.

Главная вина в этом у того, кто мутно излагает задачу. Каков вопрос - таков ответ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Коллеги, вы чё??? :cry:

Какие секретные разработки и эксклюзивные условия?

Всё написал в первом топике.

Объясняю суть вопроса:

в одних источниках пишут, что для получения низкого выходного сопротивления катодного повторителя нужно взять лампу с низким внутренним сопротивлением (Пример - ушной бестрансформаторный усилитель на 6Н6П. Не гибрид!)

В других пишут, что Rвых обратно-пропорциональна крутизне лампы. У 6Н6П она не самая высокая.

Вопрос: чему всё же равно Rвых катодного повторителя и какие параметры лампы на него влияют? (без привязки к конкретной схеме)



Для конкретики даже указал, что у меня нагрузка планируется в 1кОм. "Эксклюзивное" условие было указано сразу.



Вот это "Валерий, говорите яснее изначально, Вам нужен высоколинейный катодный повторитель для гибридного усилителя.." просто несказанно порадовало.

По-вашему ВЫСОКОЛИНЕЙНЫЙ каскад нужен только в гибридном усилителе? В полностью ламповом - больше гармоник хороших и разных!

Просто примеры схем с источником тока мне попались от гибридников. Не более того.



Да и я как-то наивно полагал, что катодный повторитель может использоваться: 1. на входе усилителя для получения высокого Rвх, 2. для согласования каскадов, 3. как выходной буфер и т.д.

И его Rвых считается по вполне определённой формуле.



Ан нет. Оказывается катодный повторитель для гибридного усилителя - это какой-то особенный зверь и считается особо. Ну судя, по вашим ответам.



Странно, что tank молчит...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

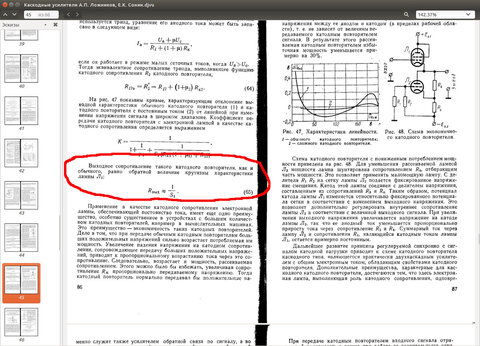

А.П. Ложников, Е.К. Сонин "Каскодные усилители" глава 3 "Катодные повторители каскодного типа", стр. 83-87.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мы рассматривали ранее (применительно к резисторному каскаду с общим катодом), что эквивалентное сопротивление катодной цепи по переменному току определялось следующим соотношением:


Здесь под Rн понимается резистор, включаемый между анодом лампы и источником питания ВН. Но для катодного повторителя, Rн между анодом и ВН = 0, таким образом, это уравнение сводится к более простому: rк = 1/gm.

Тем не менее, возможно сделать линейность катодного повторителя еще лучше. Ранее мы упоминали, что из всех эквивалентных параметров лампы, внутренний статический коэффициент усиления μ был одним из наиболее устойчивых, тогда как внутреннее статическое сопротивление rа значительно зависит от изменений тока анода. Это является существенным, потому что обычно изменения rа вызывают искажение, связанные с нестабильностью коэффициента усиления в схеме усилительного каскада с общим катодом:


Если сделать сопротивление нагрузки /?н очень большим, в идеале — бесконечным, rа будет по сравнению с ним незначительно и больше не сможет вызывать зависимость коэффициента усиления от величины анодного тока, и. следовательно, — искажения сигнала. При условии, что мы выбрали подходящую рабочую точку, где μ изменяется незначительно, то получим каскад — буфер с очень низкими искажениями. К сожалению, если просто сделать RH очень большим, то получится, что на нем должно падать слишком большое напряжение, и что при этом необходимо иметь источник ВН больше 2 кВ.

Для решения этого противоречия между линейностью и величиной питающего напряжения ВН, применяют катодные повторители с активной нагрузкой и ряд других схем...



К сожалению, текст дан без указания авторства.
