Гость химик

Фон при подключении ФНЧ

Рекомендованные сообщения

Гость химик

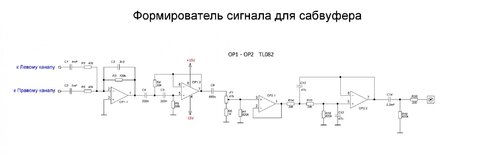

Добрый вечер. Собрал небольшую аудиосистему 2.1 для корпоративов. Фронтальные каналы на LM1875 по стандартной схеме с регулятором громкости в виде переменного резистора на 33к. Сабвуфер усилитель MF1 на TDA7294 и ФНЧ немного урезанный вариант от Audiokillera:


По отдельности фронт и сабвуфер работает без малейших нареканий. Но как только подсоединяю ФНЧ параллельно входу стерео усилителя, то во всех трех каналах появляется фон. Причем при уменьшении громкости в ФНЧ фон в сабвуфере исчезает. Земляных петель нету. На всех платах земли разведены звездой и соединены между собой в одной точке на корпусе трансформатора. К этой же точке подсоединена и экранирующая обмотка трансформатора. Сигнальные провода между блоками экранированые и подключены к массе только с одной стороны.

Что я упустил?

Изменено пользователем химик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Сигнальные провода между блоками экранированые и подключены к массе только с одной стороны. ...
А как тогда соединены "земли" всех трёх блоков?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 жилы и экран видимо.



С какой стороны экран подключен?



Схема соединений нужна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Попробуй во все входные сигнальные цепи поставить последовательно резисторы в 1 кОм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Схема соединений нужна.


Вот схема соединений. Красным цветом изобразил сигнальные провода, синим земляные. Экраны проводов соединены на выводе регулятора громкости и от туда на общую точку, которая находиться в точке соединения конденсаторов выпрямителя.



Попробуй во все входные сигнальные цепи поставить последовательно резисторы в 1 кОм

Это как?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это получается и сильноточный общий и слаботочный общий один и тот же?

Я не вижу на схеме второго сигнального провода.



Перемудрил, по моему.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сразу напрашивается оптимизация по входной цепи: нафига два конденсатора?

Убираем оба, а ставим один после соединения R1-R2

См. Сумматор каналов на ОУ. Теория и практика

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сразу напрашивается оптимизация по входной цепи: нафига два конденсатора?



С 2- мя емкомстями развязано от постоянки все, с одним конденсатором источники сигнала уже не развязаны друг от друга, отвязан только сумматор от источников.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дима, так и нужно.

Левый и правый канал источника не могут и не должны быть развязаны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну конечно, это же сумматор.

Я почему то подумал не про то..

Дико извиняюсь!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Это получается и сильноточный общий и слаботочный общий один и тот же?

Я не вижу на схеме второго сигнального провода.



Перемудрил, по моему.

Ну так все соединения в одной точке или как по другому развести?

Сигнальных вроде 2 нарисовано...



Сразу напрашивается оптимизация по входной цепи: нафига два конденсатора?

Убираем оба, а ставим один после соединения R1-R2

См. Сумматор каналов на ОУ. Теория и практика

Почитал статью, я правильно понял, что при моем включении может произойти как бы микширование каналов стерео

усилителя? Но с фоном это ж не связано?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не знаю, Сергей, что поконкретнее сказать, я не специалист в этой области, да и подзабыл уже, но по моему тут что то не так с соединениями. Слишком сложно. Перемудрил с экранами в частности.

Звездой есть смысл, когда по проводникам приличные токи текут.

И экран соединяется на общий на конце приемника, у вас же все наоборот.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
