Проблема с подключением индикатора уровня громкости an6884

Рекомендованные сообщения

Гость xaoc

Привет всем. Пардон за "деликатный" вопросец. Тут, с конца 90-х годов забросил заниматься радиоэлектроникой, но что-то стрельнуло внутри и вновь решил попаять.



Многие аспекты этой деятельности успешно забыты, а уж то, что не знал, тем более позабыл. И, тут перепала мне по халяве пара колонок S-30B, но усилка не было.

Решил заварганить сначала на tda7293, но была проблема с нормальным питанием и позабросил, запаяв лишь одну плату.



По воле случая достался мне усилок китайскый TDA3116D2. К нему, не долго думая, чтоб побыстрее и подешевле, сварганил предусилитель на tda1524a.

Все вроде нормально себе заработало, впихнул все в корпус, но чешется ведь, и захотелось переделать и добавить индикации.

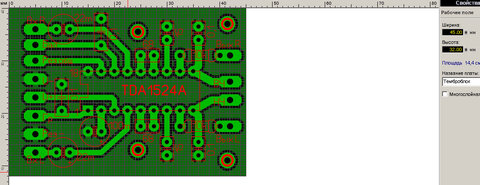

Плату предусилителя в этот раз развел сам и подключение индикаторов смастрячил под корпус от DVD-Rom'а.

Усилок заработал. Все вроде хорошо. Да. П

ока не подобрал нормальный трансформатор, подключал все с вынесенного из корпуса импульсного блока питания на 24В-3А.



Но, с индикацией возникла большая проблема.

Подсмотрел подключение индикатора у бывшего своего китайского магнитофона. Там именно такое же.

Подключение к входу предварительного усилка выдало достаточно интересную картину, хотя при разнице в уровнях сигнала, интерес угасал.

При поключении входа индикатора к выходу предусилителя, практически пропадает звук в канале, как будто появляется постоянка на входе.



Измерение постоянного напряжения на входных проводах индикатора выдало 0,12В.

При перемыкании ножек входных кондёров индикатора выдало 0,03В, но уровень индикации нифига не меняется. Других измерений не проводил, да и измерять нечем. А, откалибровать подключение к выходу усилителя мощности терпежа и запаса резисторов не хватило. Почему ограничился подбором резисторов к среднему уровню входного сигнала к предварительному усилителю. Оговорюсь, что по схеме вместо переменников я подбирал пару обычных, как по плате магнитофона.



Отсюда вопросец.

Как же всеже побороть этот индикатор, что бы работал хотя бы по выходу с предусилителя? Прошу помочь в поиске проблемы. Ну, или иначе... :)



Схема стабилизатора для предусилителя и индикатора (12В и 5В), предусилителя (tda1524a) и индикатора (снизил питание до 5В, изначально питал 12В, вместе с предусилителем).




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Миша, привет!



Делать тройную работу и отслеживать ваши дрожки на ПП никто не будет.

Начните с ВЫКЛАДЫВАНИЯ СХЕМ с подписанными позиционными обозначениями (R1, C5 и т.д., чтоб ссылаться),

на которых укажите точки измерения и уровни напряжений относительно общего провода.



Так же стоит убедиться в исправности вашего мультиметра, сменить батарейку на свежую.



Заранее порадую вас, описанной вами проблематики не существует и ничего "побеждать" не требуется при верной сборке из исправных элементов по даташитной схеме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
