vik402

Фотоаппарат Canon S2 IS на литиевых батарейках 14500

Рекомендованные сообщения

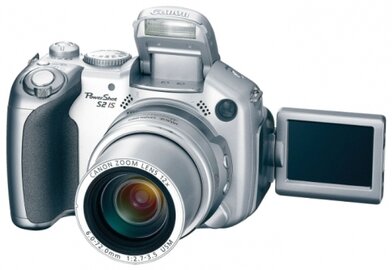

Фотоаппарат Canon S2 IS, старый добрый мегазум, работает отлично. Но замучался менять Ni-Mh аккумуляторы, а их в нём аж 4 штуки.

Дело в том, что сейчас пользуюсь фотоаппаратом от случая к случаю, в таком режиме про аккумуляторы забываешь, они быстро саморазряжаются и умирают от "пустого" хранения. Пробовал пользоваться щелочными батарейками, тоже как то не очень... покупать раскрученные элементы "из рекламы" дОрого, а обычных щелочных элементов среднего ценового диапазона, тоже, почему то, хватает буквально на несколько снимков, да и то если без вспышки.

"Засела" мысль об использовании, в качестве источника питания, Li-Ion аккумуляторов формата 14500 на 3,7 В, но куда девать "лишние" вольты?

Если 4 батарейки это 6 вольт, то 2 элемента по 3,7 В, это 7,4 В.

Сгорит, не сгорит электроника фотоаппарата от такого напряжения?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Сгорит, не сгорит электроника фотоаппарата от такого напряжения? ...
Сгорит.

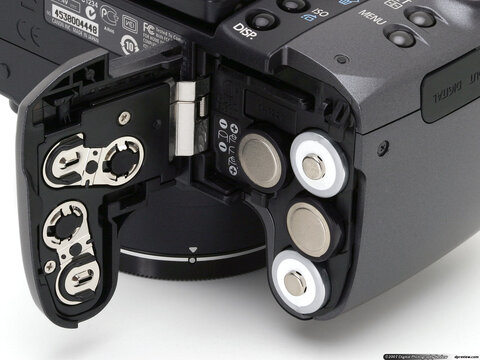

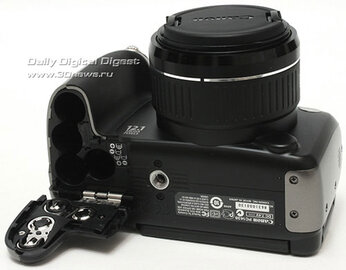

Т.к. вместо 4 батареек будет стоять только 2, то на свободное место легко войдёт DC-DC преобразователь, настроенный на 6 Вольт.

Посмотрите там по ссылке много разных по параметрам и размерам.




входное напряжение: 4.5 В ~ 28 В

выходное напряжение: 0.8 В ~ 20 В

выходной ток: 3 А (Макс.)

эффективность преобразования: 92% (самый высокий)

выходные пульсации:

частота переключения: 1.5 МГц (самый высокий), обычно 1 МГц

размер: 17 мм * 22 мм * 4 мм (длина * ширина * высота)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ага, ясно. "Покурим" тему про DC-DC преобразователь. Игорь, спасибо за наводку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дело в том, что сейчас пользуюсь фотоаппаратом от случая к случаю, в таком режиме про аккумуляторы забываешь, они быстро саморазряжаются и умирают от "пустого" хранения.

Сейчас же не проблема купить аккумуляторы с низким саморазрядом. Я вот летом купил не глядя GP на 1300мА/ч, ссего за 100р шт. оказались с низким саморазрядом, поставил не заряжая в фотоаппарат и снял больше сотни кадров, значит не подделка. Недавно заходил на официальный сайт GP посмотреть, оказалось что большинство пальчиковых аккумуляторов как раз с выпускаются с низким саморазрядом.
  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ой, ну не знаю... чё та я здорово обижен на NiMh. Схватишь фотоаппарат, а он - поменяйте элементы питания!

Заряжать надо только пустые, при попытке подзарядить не полностью разряженные аккумы, они зверски греются. Вот и приходилось "прыгать" с этими аккумами... сначала разрядить, потом зарядить. Однажды, торопился и решил подзарядить полупустые аккумы, так расплавилось зарядное устройство! Ладно я был дома, а то б и до пожара не далеко было. Кстати, последние аккумы, что убили зарядное, тоже были GP, как и само зарядное.

---

Погуглил про LSD NiMh. Честно говоря, впервые слышу про такие аккумы, хотя выпускаются они, оказывается, с 2005 года.

Но вот что интересно... Пробежался по каталогам интернет-магазинов DNS, Citilink и в фильтрах по выбору элементов питания, нет выбора по LSD NiMh. И как искать такие элементы?

Яндекс-маркет выдает LSD-аккумуляторы, но что-то они далеко не по 100 рублей, а мне их надо 4 штуки да еще + зарядное надо...

---

Короче, заказал я у китайцев 2 аккума 14500, DC-DC, зарядное... за всё 800 рэ. Посмотрим, что получится.

Время только неудачное для заказа - китайцы Новый год отмечают. Ну да может пришлют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что ж вы так торопитесь то.

Я почему про GP аккумуляторы заговорил, потому что они почти в каждом магазине есть, я в магазине и покупал. Нужно только почитать что на упаковке написано. Вот кстати каталог ихний с зарядными и аккумуляторами _https://ru.gpbatteries.com/images/prod/catalogue/PowerBankRechargeableBatteriesCatalogue.pdf на англицком только к сожалению.

А зарядное конечно нужно автомат, которое способно определить что аккумуляторы уже заряжены и отключиться.

То что я дешевые такие купил так это потому что ёмкость то маленькую выбрал, всего 1300мА/ч. Мне этой ёмкости минимум на пару сотен снимков то хватит, а больше я не снимаю за день.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну, что сделано, то сделано... Вот небольшая статейка, которая и сподвигла меня на этот эксперимент:

_https://forum.funphoto.ua/topic7263.html

Кстати, фотоаппарат у меня старенький и, похоже, у него тот же дефект, что упоминается в статье - не полное использование элементов.

У снятых элементов питания Panasonic напряжение 1.54 Вольта на каждом, а он уже пишет "поменяйте батарейки"!

Вполне допускаю, что это уже дефект фотоаппарата и его пора выбросить, но работает же!

Ничё не понимаю...

Вот попробую элементы 14500 и тогда выброшу со спокойной душой - я сделал для него всё, что мог! :wink:

Изменено пользователем vik402

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валяется старенький "Панасоник" DMS-LS60.

История аналогичная, работает только с аккумуляторами (с хорошей ёмкостью), с алкалиновыми батарейками хватает на 20 -30 снимков, а если обычные, никель-магниевые батарейки, то два - пять снимков, и всё, хотя батареи ещё вполне...

Что это дефект, как то не задумывался...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это не дефект фотоаппаратов, это плохие батарейки и аккумуляторы. По мере эксплуатации, у аккумуляторов возрастает внутреннее сопротивление и количество кадров которые можно снять постепенно уменьшается. Потребляемый ток у фототехники ведь очень большой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ой, ну не знаю... чё та я здорово обижен на NiMh. Схватишь фотоаппарат, а он - поменяйте элементы питания!

Действительно поторопились. Я тоже так думал. Пользуюсь фотоаппаратом так же от случая к случаю.

После изучения проблемы, купил себе японские Eneloop с низким саморазрядом и ёмкостью 1900 мА*ч, с GP плохие воспоминания правда по обычным аккумуляторам. Купил сразу два комплекта, у меня Canon SX100, поэтому мне для двух комплектов понадобилось всего 4 шт.

Аккумуляторы поставляются заряженными, как и обычные батарейки. После покупки потренировал их несколькими циклами разряд - заряд. Подобрал пары по ёмкости. Теперь фотоаппарат лежит в укромном месте и всегда готов к съёмке.

Поразил один случай, как-то зарядив аккумуляторы ещё зимой в августе поехал семьёй на море. Одним комплектом, заряженным более полугода назад, сделал около 250 фотографий (почти все без вспышки). Второй комплект даже не понадобился. Теперь аккумуляторы без низкого саморазряда для меня не существуют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это не дефект фотоаппаратов, это плохие батарейки и аккумуляторы.

Это не совсем так, многие старенькие аппараты "жалуются" на Ni-Mh аккумуляторы как на разряженные батарейки.

И такая проблема у племянника, говорит замучился покупать батарейки а фотоаппарат то не плохой, жалко.



Вроде нашли решение, как обычно у наших "братьев" ) заказали, придет посмотрим... (акк. на 1.6в.) 1.6V AA NiZN 2500mWh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... многие старенькие аппараты "жалуются" на Ni-Mh аккумуляторы как на разряженные батарейки ...
Жалуются ВСЕ, которые были заточены именно под батарейки, а не под аккумуляторы.

И это логично, напряжения ведь разные.



Ваш вариант с NiZn 1.6-вольтовыми аккумуляторами отлично решает проблему. НО, такие аккумуляторы редки, дороги, и менее долговечны, требуют особого и неплохого ЗУ.



Поэтому, вариант "литий + DC-DC + умелые руки" остаётся очень заманчивым. :wink:
