Гость ivanizh

Помогите рассчитать выходной т-тор железо Плр 45х26 (ТС-180) для выходного каскада РР на 6П3С пентодное включение с фиксиров.смещением.Питание 350 вольт.Буду очень признателен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
РР на 6П3С
Сколько ламп будет установлено в выходном каскаде?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivanizh

Сколько ламп будет установлено в выходном каскаде?

Схема РР по одной 6п3с в плече.

Напряжение 350в. Нагрузка 16Ом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей, не дублируйте вопрос по разным темам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

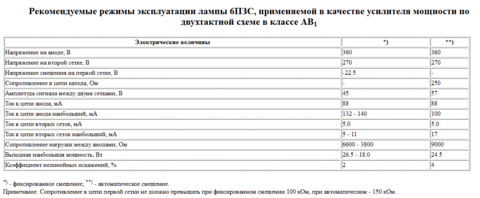

ТС-180, Ra-a = 6,6K, Rн - 16 Ом, Pout = 26,5Вт, Fн - 30Гц;

I - 3240вит. d-0,315 мм медь (0,35лак) на катушку по 1620 витков по 180витк. в слой

секция 540 витков (всего по три секции на катушку)

II - 160 вит. d - 0,43 мм медь всего два слоя на катушку

все 4 слоя вторичной объединить в параллель, расположить между слоями первичной обмотки.

см. рис.

намотка в одну сторону, катушки симметричные...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость msa64
... железо Плр 45х26 (ТС-180) ...



На сколько известно в качестве магнипровода применялся ПЛР21х45.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivanizh

ТС-180, Ra-a = 6,6K, Rн - 16 Ом, Pout = 26,5Вт, Fн - 30Гц;

I - 3240вит. d-0,315 мм медь (0,35лак) на катушку по 1620 витков по 180витк. в слой

секция 540 витков (всего по три секции на катушку)

II - 160 вит. d - 0,43 мм медь всего два слоя на катушку

все 4 слоя вторичной объединить в параллель, расположить между слоями первичной обмотки.

см. рис.

намотка в одну сторону, катушки симметричные...

В каждом слое вторички 160 витков?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
160 витков?
по тех.заданию(#3) для нагрузки 16Ом для вторичной обмотки требуется - 160витков в слое - ∅ - 0,43мм по меди,

Слои(секции) вторичной расположены между секциями(слоями) первичной обмотки,

на рис. черным цв.- это вторичная обмотка

Все вторичные обмотки включаются все в параллель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivanizh

160 витков с одводом от 112 проводом 0.43 в четыре слоя на каждой под 8Ом и 16Ом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

один из вариантов


Изменено пользователем vitivsev
