Доброго времени суток, товарищи Датагорцы! Собрал усилитель РР на лампах EL86( из ближайших советских это 6п43п, 6п33п) Схему взял от 6п15п, соответственно подобрал катодный резистор. Он получился в районе 600ом. Т.К. напряжение смещения повысилось, уменьшилась чувствительность . Не хватает напряжения на выходе со звуковой карты.(звук у ламп ел86 очень крутой, пробовал 6п14п, 6п18п, 6п43п, с ними чуйка хорошая, соответственно режимы выставлял под каждую лампу) Что изменить в схеме для повышения чуйки, или что поменять для перехода на лампу ECC85 на входе(6н1п примерно).


Изменено пользователем Sanchez14

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Странно. Напряжение смещения если лампа в триоде порядка 25, ну может 30 вольт. Драйверная лампа, значит должна давать на выходе чуть больше - порядка 35-40 до ограничения

Коэф. усиления 6Н2П примерно 45-50 в реальном резистивном каскаде. Это значит что усилитель должен раскачиваться на максимум громкости при входном сигнале на сетке дряйвера примерно около 1в. Звуковая же плата (у меня покрайней мере Креатив Аудиджи СЕ) дает легко порядка 2в. Должна по идее на 50% громкости уже начинать перегружать усилитель по входу.

Все напряжения указаны максимально амплитудное значение.Действующие значения напряженийй буду в полтора раза примерно еще меньше.

В прицепе качественные ВАХи для тетрода, триода и УЛ с 30% отводом.



Может в режиме драйверной лампы покопаться

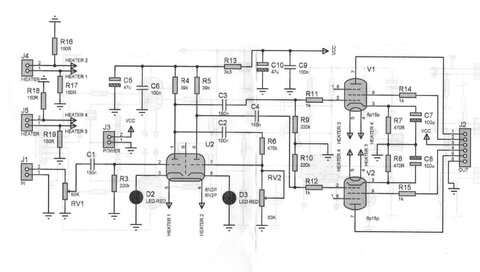

Желательно увидеть схему на которой проставлены имеющиеся у вас в реале напряжения на аноде, катоде и сетке всех ламп.

el86pentode_30ul_170v.pdf

el86pentode_30ul_200v-1.pdf

el86pentode_as_triode-1.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуйте на входе другую емкость.У меня тоже было..0.1μF уже было нормальная чувствительность



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 0.1μF уже было нормальная чувствительность ...
Не стоит регулировать чувствительность по входу уменьшением ёмкости разделительного конденсатора!

Этим вы рискуете обрезать частотный диапазон снизу и потерять самое выразительное "мясо".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем сасибо за советы. С чувствительностью разобрался. Вопрос про исползование есс 85 открыт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Вопрос про исползование есс 85 открыт ...

Мю примерно 30. Реальный коэф усиления в резистивном каскаде 20-25 (ну может чуть больше).

Чтобы раскачать выходной каскад на максимум мощности надо на вход давать уже порядка 2-2.5 вольт. По чувствительности усилитель получиться в 2-2.5 раза меньше чем с лампами 6Н2П.

Можно поискать одиночные триоды 6С2П, 6С3П, 6С4П - по чувствительности будет вариант промежуточный между 6Н2П и ЕСС85.

Из двойных триодов с большим усилением кроме 6Н2П могу только 6Н26П еще вспомнить, но они далеко не дешевы и довольно дефицитные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как раз увеличением емкости удавалось улучшить показатели :smile: 0.1μF это был порог улучшения..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Как раз увеличением емкости удавалось улучшить показатели :smile: 0.1μF это был порог улучшения. ...
См. на схему, там 0,15 μF. Поэтому воспринять ваши слова про 0,1μF как увеличение ёмкости я никак не мог. :dizzy:

Впрочем, не важно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, вопрос еще по ВАХ EL86, какое анодное для них посоветуйте? У меня сейчас 310в , ток 45, как то тяжеловато они звучат(УЛ режим). Вроде как эти лампы относительно низковольтные. По файлам , которые вы скинули вообще 200в и ток под 60 рекомендуют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 310в , ток 45 ...

Тяжёлый режим для этой лампочки..., зачем её так насиловать ? :think:

Других вариантов не было ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Максимальная мощность на аноде по паспорту у лампы 12Вт. Сейчас у вас 13.5.

Максимально допустимое напряжение на аноде 250в. Сейчас у вас 310.

"Не допускается эксплуатация электровакуумных приборов с превышением 2х и более максимально допустимых параметров" - это цитата из справочника.

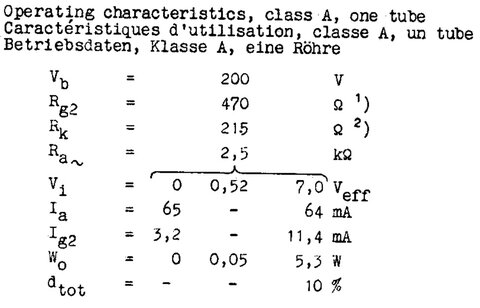

Вот характеристики рекомендованные производителем для однотактного усилителя в классе А


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Максимальная мощность на аноде по паспорту у лампы 12Вт. Сейчас у вас 13.5.

Максимально допустимое напряжение на аноде 250в. Сейчас у вас 310.

"Не допускается эксплуатация электровакуумных приборов с превышением 2х и более максимально допустимых параметров" - это цитата из справочника.



Вот характеристики рекомендованные производителем для однотактного усилителя в классе А

Спасибо за совет, буду гасить дросселем напряжение, и ток заодно упадет.
