Ремонт видеорегистратора

Рекомендованные сообщения

Гость st0nx

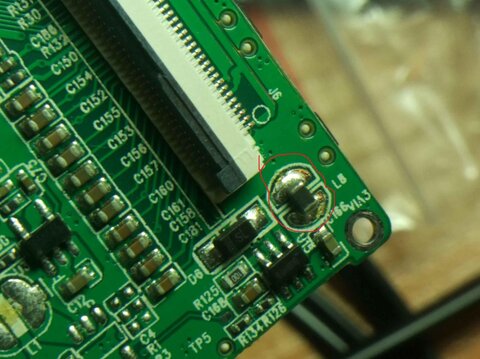

Добрый день, заказывал себе когда то с одного известного китайского сайта видеорегистратор в машину, проработал он у меня ровно 1 месяц, далее просто умер отдавая тепло. Подключил я его дома к блоку питания, тот в свою очередь сразу встал в защиту по КЗ. Распотрашив регистратор выяснил, что греется некий no name L5(предположительно какой то резистор либо индуктивность) эллемент тот что на картинке.


Предположив что проблема либо в нем, либо в том что стоит за ним, выпаял его. Замерцали лампочки, пошла зарядка батареи и стала ооочень сильно грется микросхема которая находилось за ним с маркировкой которую я так и не смог найти гуглом то ли 818HF6 то ли BIBHF6, картинку к сожалению не смог загрузить в связи с ограничениями на размер медиа. На текущей картинке ее видно, 6ти ногая. Может быть кто то знает что это за микросхема или где ее про нее поискать?

Изменено пользователем st0nx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Скорее всего это многочисленный аналог микросхемы защиты: DW01, G2NK, VC87 и т.д....




Чип "копеечный" и распространённый, попробовать заменить, но не факт, что в нём дело.

Грелся дроссель(L5) по питанию, значит после него КЗ. Без него начала греться м/сх.... ? Возможно, что ток КЗ теперь идёт через неё.

Посмотрите, нет ли вблизи транзисторной сборки:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость st0nx

Грелся дроссель(L5) по питанию, значит после него КЗ. Без него начала греться м/сх.... ? Возможно, что ток КЗ теперь идёт через неё.

Транзисторной сборки нет на плате. Сама микросхема слева в углу. Я ее сейчас выпаял, плата начала подавать какие то признаки жизни, более ничего не греется, но если это контроллер заряда с той схемой подключения что вы прислали, то по идее если включить батарею, без микросхемы она не должна заряжаться, но в моем случае она все равно заряжается. Померял что приходит на контакты микросхемы, выглядит все так:

- V * *

+V * * -V

* * +V



Судя по маркировке на микросхеме нижний правый + это 1 контакт.


Изменено пользователем st0nx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... без микросхемы она не должна заряжаться ...

не факт...

Это микросхема защиты от перезаряда и возможно включена так, что заряд без неё есть, а вот защиты нет. Я поэтому и спросил про транзисторную сборку...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость st0nx

не факт...

Это микросхема защиты от перезаряда и возможно включена так, что заряд без неё есть, а вот защиты нет. Я поэтому и спросил про транзисторную сборку...

Странно почему без нее вся остальная схема не работает. Попробую заменить на аналог который вы предложили.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я написал:

... Скорее всего ...

Поэтому, прежде чем менять м/сх., по "ножкам и дорожкам" убедитесь, что она включена аналогично схемке из поста #2 (резистор 100 Ом. с "+" питания на 5 ногу, резистор 1 кОм. с "-" на вторую ногу, конденсатор между пятой и шестой...)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это повышающий преобразователь. И ему, похоже, хана.

Изменено пользователем folksdoich

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... повышающий преобразователь. И ему, похоже, хана. ...

Похоже, что так...

На фото (#1) видно соединение первого вывода м/сх. с диодом D6 и дросселем L5,

Аналогично вот здесь на м/сх. с пятью выводами:




Варианты на "шестиногой" м/сх.:


Видно её название: AL437, но даташита в сети не нашёл...

Нужно спрашивать непосредственно у продавцов в магазине р/дет., наверняка к ним обращаются с такой же проблемой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И самое главное:

грелся дроссель, вы его выпаяли, начала греться м/сх., тоже выпаяли, сейчас ничего не греется, но и не работает...

это говорит о том, что в цепи, которую питает этот преобразователь есть неисправность (КЗ, пробой элемента...).

Возможно м/сх. исправна, нужно искать причину...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость st0nx

И самое главное:

грелся дроссель, вы его выпаяли, начала греться м/сх., тоже выпаяли, сейчас ничего не греется, но и не работает...

это говорит о том, что в цепи, которую питает этот преобразователь есть неисправность (КЗ, пробой элемента...).

Возможно м/сх. исправна, нужно искать причину...

Спасибо, на выходных попробую поменять, по итогам отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Leon1d73

Всем привет. Принесли аналогичный агрегат с такими же признаками. Эта "шестиножка" обычный драйвер подсветки. Я взял донора с китайского планшета вместе с обвязкой (диод и дросселёк). Всё заработало на ура.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
