Распиновка головки звукоснимателя АТ95 в Арктур 006

Рекомендованные сообщения

Интересует такой вопрос. Итак, проигрыватель Unitra G602, голова унитра МF100. Если смотреть на голову со стороны выводов, получается:



земля L земля R

сигнал L сигнал R



Фона нет, соотношение сторон, фазировка, все в норме.

Теперь Арктур 006, голова АТ95. Здесь по другому.



сигнал L сигнал R

земля L земля R



Соотношение сторон, фазировка, тоже все в норме, но фонит на любом корректоре.

А теперь вопрос, а как должно быть, типа по феншую? Попробовал перекинуть как на унитре, фон пропал, но хочется докопаться до истины, как должно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думаю, что дело в том, как реализовано подключение корпуса конкретной головки, есть ли электрический контакт с шеллом, тонармом. У ГЗМ-043 корпус был подключен к земле левого канала.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выводы обоих голов указаны правильно.

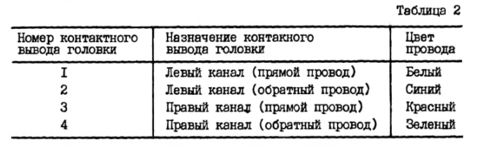

По феншую AT 95, то бишь аудиотехниксовскому мануалу:

Left output (White) Right output (Red)

Left Ground (Blue/Black) Right ground (Green)



Проверьте заземление тонарма.

Изменено пользователем serg_k

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По феншую AT 95, то бишь аудиотехниксовскому мануалу:

Left output (White) Right output (Red)

Left Ground (Blue/Black) Right ground (Green)

Тонарм звонится на землю. Я понял, что АТ95 была подключена правильно. Сейчас провода перекинуты как на унитре. Если переставить по мануалу, то идет фон

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно переставить головки для проверки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не получится, Унитра уже уехала. Арктур остается

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Если переставить по мануалу, то идет фон ...



Андрей, не понятна проблема... :think:

Вам что важнее: отсутствие фона или "мануал" ?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня на Эстонии-010-Стерео такая головка установлена. Чтобы не было фона, заземляющая клемма проигрывателя соединена с заземлением фонокорректора. В оригинале этот провод был встроен в сигнальный кабель. Но кабель я заменил на другой с разъемами RCA, потому пришлось заземление вывести на отдельную клемму, которая на проигрывателе была в наличии, но не подключена внутри.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
