Странная осциллограмма в усилителе Баева

[Alex111]

Приветствую, Уважаемых Форумчан!

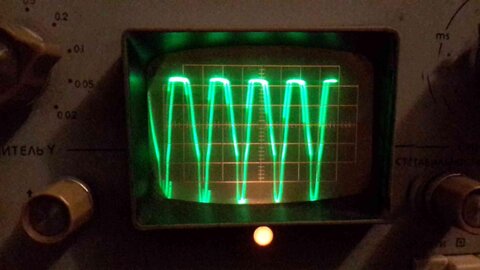

Известная схема усилителя Баева, вероятно, не нуждается в комментариях, посему - сразу к вопросу. Собраны каскады все, до оконечного. Режимы работы ламп привожу во вкладке - красным цветом те, что получены, черным цветом - рекомендуемые Автором. А вот по сигналу происходит нечно странное: на аноде 1/2 6Н2П (левая половина) - синусоида вполне себе нормальная (НЕискаженная), а в точке после разделительного конденсатора с анода 1/2 6Н2П (правой половины) фазоинертора сигнал имеет какую-то странную форму (тоже привожу ее во вкладке). Уменьшения сигнала на входе НЕ меняет форму сигнала, а лишь уменьшает размах его на экране (амплитуду).

Не подскажете - в чем тут может быть проблема?Заранее - всем ответившим по-существу СПАСИБО!!!

Изменено 30 Октября, 2016 в 00:00 пользователем Alex111

[Arcev]

... всем ответившим по-существу ...

извините, но условие задачи не полное

сколько вольт на клетку на осциллографе?

какая частота (хотя на данном этапе может и не важно)



мерить в сетке лампы не совсем корректтно, покажите картинку на R39 (в катоде 6н1п, с указанием вольт на клетку)

Изменено 30 Октября, 2016 в 06:35 пользователем arcev

[al ex]

Следующие по схеме лампы (6н1п) нужно вынуть из панелек и еще раз посмотреть. Подключать осциллограф через делитель. Если на аноде чистый сигнал, нет никаких причин для его искажения.

Вообще, лучше бы иметь всю схему, надеюсь, Вам не жалко ее опубликовать. Гугл выдает разные варианты.

[Lexter]

... Собраны каскады все, до оконечного. ...

То есть, оконечный каскад не собран, и цепи обратной связи на катод первой лампы нет?

Если так, то просто вторая лампа в режиме ограничения.

[Alex111]

То есть, оконечный каскад не собран, и цепи обратной связи на катод первой лампы нет?

Если так, то просто вторая лампа в режиме ограничения.



Да, именно так. Все измерения и проверки проводятся пока БЕЗ оконечного каскада и обратной связи. Вы пишете "находится в режиме ограничения", но тогда вполне закономерен вопрос - почему оно не исчезает при уменьшении уровня сигнала на сетке левой половины лампы? В исследуемом каскаде вначале подавалось на вход 1/2 (левой) 6Н2П 380 мВ - на ее аноде имелось, соответственно, 23 В, которые и подавались на вторую половину (правую) этой лампы. Затем, как я уже писал, сигнал на входе был уменьшен примерно до 50 мВ, однако искажения при этом не исчезли.



Следующие по схеме лампы (6н1п) нужно вынуть из панелек и еще раз посмотреть.



Спасибо, так и попробую. А что - последующий каскад каким-то образом может влиять?



Подключать осциллограф через делитель. Если на аноде чистый сигнал, нет никаких причин для его искажения.

Вообще, лучше бы иметь всю схему, надеюсь, Вам не жалко ее опубликовать. Гугл выдает разные варианты.



Да, конечно, схема довольно известна.



извините, но условие задачи не полное

сколько вольт на клетку на осциллографе?

При предыдущих измерениях данный размах соответствовал примерно 23 вольтам.



какая частота (хотя на данном этапе может и не важно)

1 кГц.



мерить в сетке лампы не совсем корректтно, покажите картинку на R39 (в катоде 6н1п, с указанием вольт на клетку)



Вы имеете в виду после разделительного конденсатора с анода правой половины лампы 6Н2П некорректно? А почему? Насчет картинки в катоде следующей лампы - сегодня посмотрю, спасибо.

Изменено 30 Октября, 2016 в 22:53 пользователем Alex111

[Nevod]

... Не подскажете - в чем тут может быть проблема? ...

Точку соединения R34 и R35 не забыли на на землю подсоединить?

[Arcev]

... А что - последующий каскад каким-то образом может влиять? ...

в данной схеме очень-очень

на 6н1п подается сигнал амплитудой 23в , грубо +/- 11вольт

в катоде (лень считать) чуть больше 3,6 вольта

получаем, что при напряжении с 4 до 11 вольт лампа работает в области сеточных токов

сетка начинает "кушать" ток, но 6н2п с ее 150к в аноде не может этого сделать - получаем ограничение сверху

рассматриваем нижний выброс

анодное напряжение идет вниз, катодное лезет вверх

и опять же упирается в сеточный ток уже второй половинки 6н1п

сопротивление в катоде, за счет этого, меняется в меньшую сторону , поэтому коэф. усиления каскада растет

вот и наблюдаем выброс в отрицательной области синусоиды



кто виноват и что делать - все вопросы у автору схемы :(

хотя есть вероятность того, что ОС уберет этот эффект



зы

_https://tubeamplifier.narod.ru/minip1.htm

а это классика, найдите 7 отличий

Изменено 31 Октября, 2016 в 13:32 пользователем arcev

[Alex111]

Точку соединения R34 и R35 не забыли на на землю подсоединить?



Благодарю, сегодня проверю (хотя до этого, вроде, проверял - было правильно, но...:)

[Alex111]

в данной схеме очень-очень

на 6н1п подается сигнал амплитудой 23в , грубо +/- 11вольт

в катоде (лень считать) чуть больше 3,6 вольта

получаем, что при напряжении с 4 до 11 вольт лампа работает в области сеточных токов

сетка начинает "кушать" ток, но 6н2п с ее 150к в аноде не может этого сделать - получаем ограничение сверху

рассматриваем нижний выброс

анодное напряжение идет вниз, катодное лезет вверх

и опять же упирается в сеточный ток уже второй половинки 6н1п

сопротивление в катоде, за счет этого, меняется в меньшую сторону , поэтому коэф. усиления каскада растет

вот и наблюдаем выброс в отрицательной области синусоиды



Что ж - Ваши рассуждения вполне логичны и понятны, но, позвольте, ведь получается, что описанные Вами выше явления будут при напряжении сигнала на аноде 1/2 6Н2П (левой) в размере ~23 В. Однако, дело-то в том, что уменьшение этого сигнала - за счет уменьшения сигнала на упр.сетке этой половины - не дает эффекта выравнивания синусоиды...:((

[Arcev]

... уменьшение этого сигнала - за счет уменьшения сигнала на упр.сетке этой половины - не дает эффекта выравнивания синусоиды...:(( ...

дайте на вход такой сигнал, чтобы на аноде первой половинки было амплитуды 8 вольт

можно иначе

смещение гу50 по схеме 58вольт

значит сигнал на сетке допустим +/- 58 (полная амплитуда 116 в)

дайте на вход такой уровень сигнала , чтобы получить такую амплитуду и проверьте амплитуду на первой половинке 6н2

Изменено 31 Октября, 2016 в 17:47 пользователем arcev

[vitivsev]

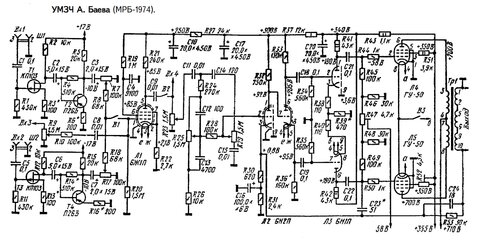

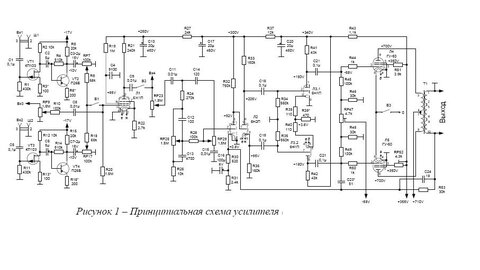

На всякий случай схему укрупним...



Блок питания так же...

Изменено 31 Октября, 2016 в 19:05 пользователем vitivsev

[Alex111]

Точку соединения R34 и R35 не забыли на на землю подсоединить?



Вот, только что проверил - соединение с землей есть, обоих резисторов.



дайте на вход такой сигнал, чтобы на аноде первой половинки было амплитуды 8 вольт

можно иначе

смещение гу50 по схеме 58вольт

значит сигнал на сетке допустим +/- 58 (полная амплитуда 116 в)

дайте на вход такой уровень сигнала , чтобы получить такую амплитуду и проверьте амплитуду на первой половинке 6н2



Иными словами - Вы предлагаете НЕ обращать внимания на данное искажение синусоиды, а тупо меняя уровень входного сигнала усилителя, одновременно замеряя его на входе оконечного каскада, "выставить" эти самые 116 вольт?

Или я что-то не правильно понял?
