Помогите собрать ас для домашнего кинотеатра.

Рекомендованные сообщения

Гость Tassman77715

Здравствуйте уважаемые!

Помогите пожалуйста с постройкай колонок для кинотеатра.

Недавно переехал в новую квартиру, и захотел собрать кинотеатр. Но не как не могу разобраться, какие ас строить. Зал 17,5кв.м.стоять будет диван, тумба под аппаратуру и акустика.

Ресивер пионер вск 841. Пять каналов по130 ватт, сопротивление допустимо от 6-16 Ом. Сабвуфер собрал. В наличии есть 2шт 5гдш3-8, 4шт 5гдш3-4, 2шт 35гдн1-8, 2шт 35гдн1-4, 2шт 2гдш40, 1шт 3гд38е, 2шт 3гд-31, и пара ас для музыки.

Что можно из этого собрать?

Предложити варианты. Или надо приобретать другие динамики, но с бюджетом сейчас напряг(ремонт и родился сын) много не смогу сразу выделить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То, что можно из этого собрать, ваш ресивер

... Пять каналов по130 ватт ...
спалит на раз. Изменено пользователем nevod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Tassman77715

Ещё есть пара 20см японских нч динамика, названий нет.



Палить не хочу. Он в стерео выдаёт честных 108 ватт.



А все пять где-то 50-70 на канал. Да и на всю не буду накручивать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ещё есть пара 20см японских нч динамика, названий нет.



Палить не хочу. Он в стерео выдаёт честных 108 ватт.

Проблема не столько в низкочастотниках - они достаточно живучие - а в среднечастотниках, в качестве которых видятся 5гдш3-8. Они при 10 ваттах подводимой даже на СЧ мощности уже дымить начнут.

А 35гдн1-8 на СЧ никак не годятся - какашечный звук.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Tassman77715

Ясно. Первоначально хотел так. На тыл по одному 5гдш3-8, на фронт 35й на нч, и по две 5гдш3-4 последовательно. Ну чет задумался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... две 5гдш3-4 ...

будут звучать раз в 10 громче, чем один 35-й, придётся их давить делителем, зачем тогда ставить 2 шт.?

Тем более, 2 СЧ головки с расстояния меньше 3 метров слушать не стоит - каша будет.

Ну, не всё так плохо.

Если бы не повышенная мощность усилителя, вполне можно из этой подборки динов что-нибудь собрать.

Я бы поставил на фронты на НЧ 35гдн1-8, на середину (500 Гц - 10 кГц) по одному 5гдш3-8, на ВЧ 3гд-31 (выше 10 кГц с ФВЧ третьего порядка).

Как всё это будет вместе звучать и как стыковать это между собой пассивными фильтрами - отдельные вопросы.

Изменено пользователем nevod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Tassman77715

Какие ваши предложения?



Я только познаю радио электронику, и опыта нет покачто. Только год вникаю во все это.







Я бы поставил на фронты на НЧ 35гдн1-8, на середину (500 Гц - 10 кГц) по одному 5гдш3-8, на ВЧ 3гд-31 (выше 10 кГц с ФВЧ третьего порядка).

Как всё это будет вместе звучать и как стыковать это между собой пассивными фильтрами - отдельные вопросы.



Боюсь не осилю трехполоску, опыта мало.



А что с тылом делать и центром?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трёхполоска здесь весьма относительная, ВЧ динамик только, скажем так, добавляет воздушности выше 10 кГц.

А основной диапазон СЧ-ВЧ отыграет 5гдш.

На тылы - по одному 5гдш3-4. На центр... всё, больше нет каналов усиления))).

И опять вопрос, как всё это не спалить. Рассеивать выходную мощность резистивными делителями (для дополнительного отопления помещения)?

Простое ограничение громкости в ресивере не спасёт: какой-нибудь заблудившийся щелчок, и лёгким бумажным динамикам наступит кирдык-хана.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Tassman77715





А как быть с сопротивлением?

Центр? Докупить? Или все таки смотреть другие динамики, а эти пустить на двухполоски. Тут есть статья 'проект квинта' вот думал повторить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какой центр? Вы же пишете

... Ресивер пионер вск 841. Пять каналов по130 ватт ...

Саб, 2 фронта и 2 тыла. Или всё-таки 6 каналов?



... А как быть с сопротивлением? ...

У 35гдн1-8 сопротивление 8 Ом, у остальных легко подгоняется до этого значения выбором сопротивлений делителя.



... Тут есть статья 'проект квинта' вот думал повторить ...

Дайте ссылку, пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Помогите пожалуйста с постройкай колонок для кинотеатра.

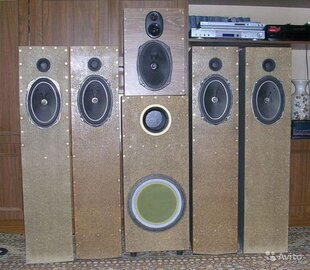

Был у меня когда-то "BBK AV-220". Под него и делал. Сейчас стоит без дела. Обращайтесь... Если, что, вдруг.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Был у меня когда-то "BBK AV-220" ...

Был у меня когда-то BBK, кажется DK-1120. Один 3ГД-38 на маленьком щитке (примерно 25х35 см) в качестве левого фронта "уигрывал" всю его родную красивую акустику как по громкости, так и по качеству звучания. Но там было Ватт 10 на канал, не более - не спалился.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
