Балластная нагрузка для испытания сварочных инверторов

[Гость COREi7]

... Думаю, что вполне можно обойтись всего 4 шт выключателя, каждый из которых будет коммутировать несколько сегментов, соединенных параллельно. Я обхожусь всего 2 шт выключателями: 50А + 150А. ...

Ок, попробую с четырьмя сделать, и потестить

[Гость s237]

Не забудте, что сам выключатель должен быть на большой ток, около 50А каждый.

[Гость COREi7]

Не забудте, что сам выключатель должен быть на большой ток, около 50А каждый.

Да, конечно

[Гость COREi7]

Баласт пока находится на стадии монтажа. Переделывается все полностью, в т.ч. изготовлен новый корпус бОльших размеров, из стенок старого корпуса системного блока. Добавлено еще 4 рубильника для включения отдельных групп сегментов. Будут использованы новые спирали, большей мощности, что позволит сократить количество сегментов с 26 до 20.



Новый исправленный и уточненный расчет:

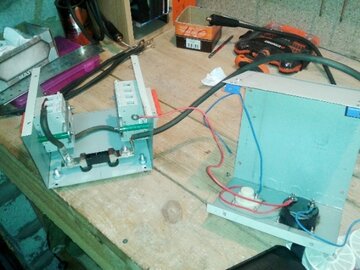

Фото монтажа:

[harvester]

Мутновато, но принцип виден.

Для того, чтобы во время нагрева сопротивление спиралей как можно меньше изменялось нужно много спиралей и растягивать их.

[Гость COREi7]

Всех праздником! Балласт готов, смонтирован и испытан. Все работает как нужно, спасибо s237 за помощь! :cool: Хотел фотки запостить но форум к сожалению не дает - пишет что исчерпано свободное место :sad: Позже залью видео с испытаниями. Фоток много самого монтажа и оконечного вида, но на форуме туго с фотками... Думаю видео получится залить.

[Datagor]

... пишет что исчерпано свободное место ...

Вы можете посмотреть в вашем профиле, куда именно и сколько вы потратили, и даже что-нибуль предпринять по этому поводу.



... на форуме туго с фотками ...

На форуме с фотками всё отлично :wink:

Просто вы новичок из группы "Поселенцы" и ваша квота на хранимые файлы минимальна = 5 Мб. Тем не менее этого хватает на ~50 подготовленых для Сети фоток по 100 кБ.





Из общих рекомендаций хорошего тона в Сети:

Всё, что можно разместить в виде текста - размещайте простым текстом.

Далее, бывает, что архив файла с таблицей Экселя получается меньше, чем картинка с этой таблицей.

Заимейте облако для файлов - на Мейл.ру, Яндекс.Диск или Mega.nz и храните всю крупную нетленку там, раздавая ссылки на нужное.



У нас вставляйте ссылки, используя теги "Код" - см. в верхнем меню создаваемого сообщения кнопку вида .

При этом ссылка будет выглядеть так:

https://vodka-i-salo.com/pey-s-druzyami/rec001.php



А если вы считаете, что материал готов и хорош, чтобы им поделиться, присылайте статью в наш журнал. Там нет ограничения на объёмы.

[Гость COREi7]

... Вы можете посмотреть в вашем профиле, куда именно и сколько вы потратили, и даже что-нибуль предпринять по этому поводу. ...

Да действительно, спасибо за подсказку, удалось высвободить 2 мегабайта. Вот несколько фоток.



[Гость COREi7]

Тестовое испытание балласта проведено на трех режимах, в зависимости от установленной силы тока: до 50 Ампер, до 100 Ампер и до 150 Ампер. Выходное напряжение сварочного аппарата под нагрузкой около 20 Вольт.



https://youtu.be/WIQUwxLR-dE



В общем балласт готов. Всем спасибо за помощь, особенно s237.



... А не логичнее ли, разместить спирали внутри конструкции (а не снаружи) ? С точки зрения безопасности... ...



Логичнее, но корпуса такого размера нет. Если появится, то конечно доработаю, но пока будет так.

[Datagor]

Вячеслав, поздравляю с Новым годом и новой конструкцией!!!

Приятно посмотреть.

[Гость COREi7]

... Вячеслав, поздравляю с Новым годом и новой конструкцией!!! Приятно посмотреть. ...



Спасибо. :smile:



... Так тогда и корпус не нужен, он уже есть, только периметр закрыть... ...



Да возможно что-нибудь доработаю как время появится
