Простой комбоусилитель на потрохах от «УРАЛА – 112»

Рекомендованные сообщения

Всем добрый вечер.

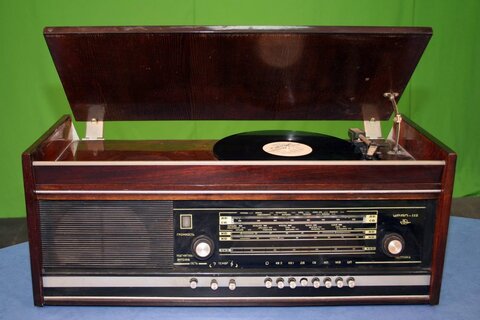

Собрал ламповый комбарь. За основу была взята статья «Усилок для гитары за 30 минут (из радиолы Урал-111)». С кого форума – не помню. В наличии были потроха от «УРАЛА – 112». В юности много чего паял и оно всё работало. Лампы тогда были не моде и они как-то прошли мимо меня. А сейчас вот занялся – можно сказать изучаю заново. Читал и книги и форумы. Но решил сделать вариант, как в статье – с готовой платой. Выкладываю и схему и монтаж. Даже корпус сделал.



ПРОБЛЕМА – фонит на полной громкости, когда на вход ни чего не подключено.

Во входном гнезде, как и положено сигнал, при этом, замкнут на корпус. При этом GAIN и VOLUME на всю. Понимаю, что в квартире с такими уровнями играть не будешь, а именно для дома его и собирал. Фон сильно уменьшается, если взяться рукой за колпачок входной лампы. Если вынимаешь лампу – фон пропадает. Ёмкости фильтров в норме. Даже заменил панельку для выходной лампы – не много снижался фон, когда брался за неё. Записал гитару (GAIN и VOLUME на половину) – вроде и нормально – фон не достаёт. Посмотрел на ютубе – там усилители такого уровня на максимуме ФОНЯ ВСЕ!!!

Лампы менял- не в них дело. Сейчас стоят 6Н2П и EL84 (поставил просто потому, что была)



Теперь вопрос – СТОИТ ЛИ БОРОТЬСЯ с таким фоном?

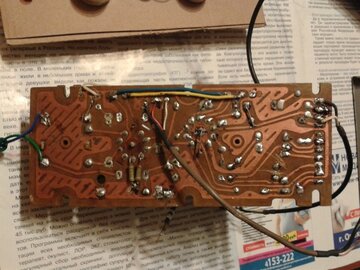

Была мысль – распаять плату и собрать навесным монтажом. Может трансы слишком близко? Силовой транс тянет нормально. У него даже медной полосой закрыта катушка – взят от какого-то измерительного буржуйского прибора. Дроссель 10Гн.



ЧТО ПОСОВЕТУЕТЕ?

audio-01.mp3 – фон, микрофон в 10 см от динамика.

audio-02.mp3 – фон, микрофон в 1м от динамика.

audio-03.mp3 – гитара, микрофон в 1м от динамика.

audio-04.mp3 – гитара, микрофон в 10 см от динамика (явно перегружает микрофон и фон не сильный).














Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуйте изменить соединение земли. Земляных петель быть не должно.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуйте изменить соединение земли. Земляных петель быть не должно.



Спасибо за совет. По Вашему - дело в разводки земли? В таком случае на плате где землю припаять? И какой точкой в БП должна являться земля - средняя точка транса, минус кондёров и как должны соединиться элементы БП, чтобы и в нём не было этих петель? К тому же на передней панэли, где все регуляторы - соединения звездой. От всех потенц. в одну точку у входного гнезда.

Изменено пользователем bosss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
По Вашему - дело в разводки земли?

Да.

В таком случае на плате где землю припаять? ...

...где все регуляторы - соединения звездой. От всех потенц. в одну точку у входного гнезда.

Соединение звездой производится на шасси усилителя но ни как на входном гнезде!



Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Соединение звездой производится на шасси усилителя но ни как на входном гнезде! ...

Значит на плате земля - это то земляной контакт вых. транса? То, что обозначено белыми точками - удалить соединение? И корпуса потенцов соединить, как в Вашей схеме? И что Вы называете "шасси"? Железную основу? А она ведь у меня с землёй не контачит. Даже минус кондёров изолирован от него. Если соединять шасси с землёй, это, наверно, около входного гнезда?



А сама плата не является ли петлёй? Ведь на ней земля круговая.



Изменено пользователем bosss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Значит на плате земля - это то земляной контакт вых. транса?

Пример как устроено соединение звезда показан.

Выходной трансформатор может использоваться и без подключения к земле.

Если соблюдать все правила монтажа, уровень фона сведется к минимуму.

То, что обозначено белыми точками - удалить соединение...И корпуса потенцов соединить, как в Вашей схеме?

я бы так попробовал, по крайней мере убрал бы лишние экраны и земли...

И что Вы называете "шасси"? Железную основу? А она ведь у меня с землёй не контачит.

Если есть металлическая основа, ее необходимо задействовать, если нет создать току соединения в месте - кроме входного гнезда.

Но в таком случае придется искать эту самую точку, стало быть не самый лучший вариант.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может вместо серого экранированного кабеля применить просто два свитых провода? Он идёт на VOLUME.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

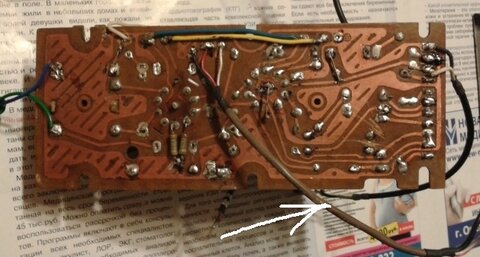

На заводской плате как вариант попробовать разорвать круговую земляную петлю...

на втором рисунке типичный монтаж без использования экранных проводов



Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за терпение. На втором рисунке на VOLUME идёт три провода - значит лучше свить три провода к этому регулятору. Или землю на него не подавать, а она сама туда попадёт согласно самой первой Вашей схеме?


Изменено пользователем bosss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Максим_В

Зачем разрывать? Прошейте петлю перемычками и все. А то разорвете случайно соединение какое то и писец.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зачем разрывать? Прошейте петлю перемычками и все. А то разорвете случайно соединение какое то и писец.

Показано без "писца" то место где можно разорвать не нарушив схему целиком, земля будет сохраняться по всей плате.

Проверить можно любым тестером.

Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
