Применение силового тороидального трансформатора в качестве выходного

[vitivsev]

Забываем или не знаем еще об одном немало важном параметре - индукция, ее максимально возможное значение для того или иного сердечника. Не зарываясь в теорию ... в двух словах выбранное например значение в 7000Гс или 0,7Тл внесенное в формулу расчета, как показал опыт, соответствует набору из "кровельного железа"- утрирую конечно...все это необходимо измерить и знать до того как включили ваш трансформатор в эл. цепь.

_https://www.irls.[народ.ру нынче свалка, будьте осторожны]/rlbt/sv/trans5.htm

_https://altor1.[народ.ру нынче свалка, будьте осторожны]/Soft___Tools/SE_superfinish.pdf



так получилось, что ссылка предупреждение [народ.ру нынче свалка, будьте осторожны] скобки убираем название меняем на латиницу.

Изменено 19 Августа, 2016 в 05:54 пользователем vitivsev

[vitivsev]

...действительно индуктивности мало...

много или мало, хорошо оно или плохо...если брать инф. из даташитов о выходных трансформаторах индуктивность как параметр в большей степени отсутствует, если капнуть глубже на примере пусть даже гитарных ТВ, измерение индуктивности производителем производилось на определенной частоте, такие варианты 30Гц - 60Гц - 70Гц, мы имеем в сети 50Гц или приборы которые так же измеряют индуктивность все на разных частотах. Получается не очень корректно использовать только этот параметр(индуктивность) для определения годности или негодности того или иного трансформатора. В большей степени все зависит от геометрических и физ. возможностей самого железа.

Позволяет железо развивать мощность на примере ТС-180 - 180 Ватт при заводских закладках 1,7Тл по железу на 50 Гц , будет 180 Ватт на 50Гц и к бабке не ходи...а вот для того чтобы сделать из подобной железки хороший звуковой трансформатор со звуковой мощностью в 50-70Ватт необходимо рассчитать электрическую величину проходящих через обмотки рабочих напряжения и тока, при этом индуктивность сама подтянется к необходимому значению, и конечно не забывать о приведенном сопротивлении...

Изменено 19 Августа, 2016 в 07:42 пользователем vitivsev

[vitivsev]

объективный параметр: Raa - приведённое сопротивление нагрузки по переменному току...

Важно, как его определять,находить, посчитать и проверить в конечном итоге... ниже вы упомянули- через индуктивность и не только...

"железо" не должно "уходить" в насыщение (даже близко к нему) при максимальной мощности

Верно, поэтому при расчете ТВЗ и не только параметр - Тл(Гс) сознательно занижается на некоторый порядок. Ищется некий компромисс между впихуемым проводом и конечным результатом согласно тог же расчета, при этом не забываем, что впихуемое пространство должно быть мах. заполненным.

сначала рассчитывается Raa через индуктивность, а потом габаритная мощность...

не всегда габаритная мощность является критерием общей мощности трансформатора, для этого привожу живой пример:

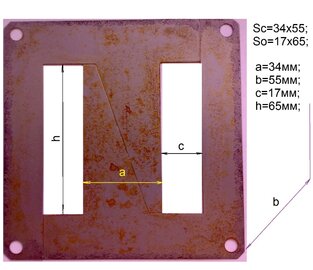

хотел изготовить силовик по габаритной ~196Ватт, ну вроде бы все хорошо;

Sc = 3,4x5,5

So=1,7x6,5

но вот неудача, железо большое, а индукция 0,8Тл, все 130Ватт мах. со вторичной, при ХХ немалом токе, а так все красиво начиналось...

[Yamazaki]

... но вот неудача, железо большое, а индукция 0,8Тл

Железо кровельное было? :dizzy:

[vitivsev]

Железо кровельное было? :dizzy:

Да, почти, от немецкой радиостанции...



Теперь у него вот такой вид с новой катушкой, осталось намотать обмотки для накала, и использовать с унч меньшей мощности,

в итоге ХХ = 85мА; (было 120мА со старой первичной обмоткой)

p/s это уже другая тема...

Изменено 21 Августа, 2016 в 19:52 пользователем vitivsev
