Применение силового тороидального трансформатора в качестве выходного

Рекомендованные сообщения

Всем доброго времени суток!

Не так давно обзавёлся тороидальными трансформаторами, которые, как мне кажется, могли бы вполне неплохо себя показать в качестве выходных трансформаторов в двухтактных схемах.

Имеют они следующие характеристики:

  • Габаритная мощность: порядка 60Вт
  • Первичная обмотка: ~2300 витков; Ø 0.22мм; два с половиной "прохода". Так как между слоями первички нет изоляции - были "выловлены" 3 точки, которыми вся первичка в последствии была разделена на 4 равных части, электрически разделённых между собой

Ниже приведены фотографии такого же трансформатора, но с ещё не смотанными вторичками



post-8007-0-49131700-1471411288_thumb.jpg post-8007-0-49282200-1471411305_thumb.jpg post-8007-0-02527700-1471411331_thumb.jpg





Теперь вопросы, которые хотелось бы задать:

  1. Каким образом лучше соединять между собой 4 части первичной обмотки?
  2. Сколько витков вторички нужно намотать для нагрузки 8Ом и 4Ома, для лампы Г-807 в режиме А? В режиме АВ1? (этот вопрос если можно - поподробней, чтобы потом можно было самому пересчитать для других ламп)
  3. Какое включение ламп лучше использовать если нужно качество? если нужна мощность? (а может даже схемкой кто поделится?)

На данный момент это все вопросы; надеюсь на плодотворное и конструктивное обсуждение

Изменено пользователем vaskeee_93

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... "выловлены" 3 точки, которыми вся первичка в последствии была разделена на 4 равных части ...

каким образом это сделано ?



В РР трансформаторе важно равенство количества витков в плечах с точностью "до витка" !...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

каким образом это сделано ?



Было измерено полное сопротивление обмотки (оно равно 89.3 Ом), после чего её разделили на 4 части, у каждой из которых оказались следующие значения сопротивлений: 22.4 / 22.2 / 22.3 / 22.4

Если принять количество витков первичной обмотки равным 2300, то сопротивление одного витка составит порядка 0.0388 Ома.

Максимальная разность сопротивлений частей - 0.2 Ом, что в витках - 5.15

Однако если включить последовательно обмотки например 1-3 и 2-4, то разница составит уже 0.1Ом; а это - не более 3-х витков

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Учитывая, что "длина" витка в разных слоях неодинакова, погрешность в "измерении" количества витков даже очень точным омметром, НЕДОПУСТИМО ВЫСОКА !



Трансформаторы (первички) придётся перематывать...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Каким образом лучше соединять между собой 4 части первичной обмотки?

Если не перематывать, то:

Однако если включить последовательно обмотки например 1-3 и 2-4, то разница составит уже 0.1Ом; а это - не более 3-х витков

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как ни досадно - но все-таки придется перематывать, предварительно пересчитав. Иначе - потеря полосы и дополнительные искажения от нессиметрии

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

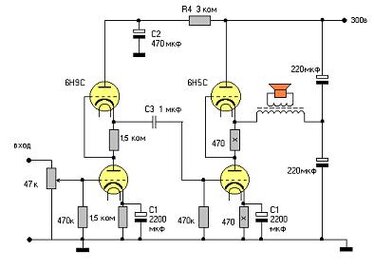

похожие на вид торы применил без перемотки в усилителе SRPP на 6н5с.правда мощность небольшая.звучание-мягкое.


Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Танк например применял "похожие на вид и по габаритам" торы ТВТ-10 в свое РР-усилителе на ГУ-32. И все совершенно замечательно, только если забыть что ТВТ-10 - СПЕЦИАЛЬНЫЙ ШИРОКОПОЛОСНЫЙ ВЫХОДНОЙ транс от звукового генератора..... А еще в этом УС прилично играют ТАН220-50К например....

Никто не говорит - что "петь не будет" - будет, но вопрос в том - как честно....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эти торы, без перемотки, можно успешно применить в усилителе Александра (tank): "Канделябр".

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Очевидное достоинство этой схемы- сердечник Тора будет работать без подмагничивания постоянным током, соответственно и нет необходимости в немагнитном зазоре, низкое R вых каскада и низкие поля рассеивания тора дадут "приемлимую" АЧХ :smile:

С перемоткой будет еще лучше :smile:

Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Было измерено полное сопротивление обмотки...
Василий, Вы наверное не правильно поняли Юрия. Для того, чтобы все сложилось вам необходимо разбить первичную обмотку на две равные части, т.е. 2300 : 2 = 1150 витков на плечо с желательной точностью до витка. Измерение сопротивление обмоток на данном этапе конструирования не имеет ни какого значения-оно будет разным в зависимости от вложенной длины провода в слоях...

Домотав или перемотав первичную обмотку или весь транс... при этом первичная обмотка пропорционально разбита на четыре части,

П-В-П-В-П-В-П для пары ламп 6П14П - с мах. выходной мощностью до 10-12ватт.

Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость misa

Подав на вторичную обмотку 4-6 вольт переменки посмотреть что будет на первичной и соединить при равенстве напряжений в половинах.

Поделиться сообщением


Ссылка на сообщение
