Гость gtxpert

кто нибудь использует ламповые стабилизаторы питания в схемах усилителей?

Рекомендованные сообщения

Гость gtxpert

я тут подумал, что возможно поставить какой нибудь стабилизатор напряжения после обычного диодного выпрямителя, и тем самым отделить "кремний" от схемы усилителя.

если я прав, должен получится эффект (если конечно эффект этот вообще существует) не хуже, чем при использовании "кенотронов"



например заинтересовала основа схемы




только я одно не пойму, будет ли являться эта (или подобные) схемы альтернативой "электронному дросселю на мосфете" !?

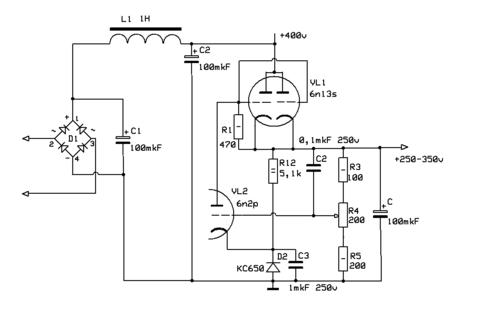

вот так я вижу эту схему в использовании

(только со старыми обозначениями номиналов путаница какая то)


и еще бы ее в этом виде использовать с чуть большим напряжение, вольт 430, вроде должна работать!?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Стабилизатор применить конечно можно... Но "отделение кремния от схемы усилителя" практически не имеет смысла.



Кенотроны, как таковые, применяются по трём причинам: плавное нарастание анодного напряжения, отсутствие помех при работе, в виде "импульсов" переключения ПП диодов, проявляющихся в виде "стрёкота" (кстати, устраняющихся ёмкостным шунтированием диодов) и, как сказал Александр (tank):

... это ламповость ради ламповости ...
.



И что вы будете стабилизировать ? Питание СРПП, как предварительных, так и оконечных каскадов, = 400 - 450В.. Нужно значительно увеличить напряжение анодной обмотки силового трансформатора (впрочем как и при использовании кенотронов).



Накал ламп стабилизатора около 3А. !



И полной "ламповости" нет, т.к. применён ПП стабилитрон. Тогда уж поставить газоразрядный...



В итоге: три баллона + 3 ампера и почти никакого заметного эффекта...

Я советую (имхо), проверено: если очень хотите стабилизацию, то стабилизируйте (отдельным прибором) весь усилитель по сети 220В..



Номиналы в старых схемах обозначались так: 0,1 это 100кОм. (т.е. 0,1 мегоома).

Сопротивлений номиналами сотни ом в сеточных цепях ламп не бывает...



Электронному дросселю это конечно альтернатива, но конструктивно, не в лучшую сторону...



Вспомнился такой факт: японцы были шокированы, когда увидели, что на угнанном беленко МИГ-25 в 1976 году, в стабилизаторе питания радиолокатора применены 6С33С...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость gtxpert
... Номиналы в старых схемах обозначались так: 0,1 это 100кОм. (т.е. 0,1 мегоома). ...

>_<



... И что вы будете стабилизировать ? ...

да вот и сам не знаю, изучаю "предмет", думал эта схема может давить пульсации как "электронный дроссель"

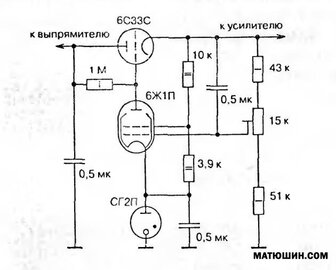

... в стабилизаторе питания радиолокатора применены 6С33С... ...

наверное эта схема)




интересно, что именно их шокировало?

зы: а в общем да, если включить здравый смысл , то ламповость ламповая получается

Изменено пользователем gtxpert
Павел, ещё одна такая коммерческая реклама и бан

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

оффтоп:

... интересно, что именно их шокировало? ...

1976 год, рассвет ПП техники, а тут "стеклянный монстр" с накалом 40 ватт на самолёте, опередившем время лет на 50...

У нас на то были свои причины, а японцам, даже пережившим ядерную бомбардировку, было сложно это понять...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Она их тогда так впечатлила, что с тех пор 6С33С у японцев одна из самых любимых ламп для построения усилителей. Больше всего конструкций на этой лампе именно у японцев сделано.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 1976 год, рассвет ПП техники ...

Миг взлетел в 1964 году....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Николай, вы сами можете сделать достоверный вывод.

В последнем посте смотрите дату: 20 июня, 2016.

Сами-то как думаете? :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тему оживить недолго. Николай, или задайте вопрос, или свою схему предложите.

Поделиться сообщением


Ссылка на сообщение
