Китайский усилитель BUYUN. Ищу схему, описание

Рекомендованные сообщения

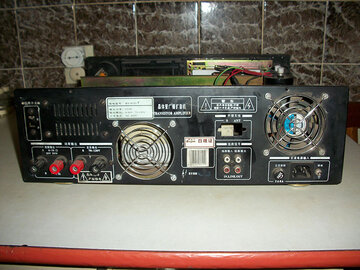

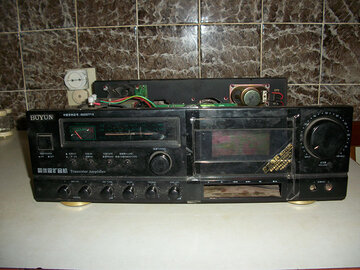

Отдал друг усилитель BUYUN (стоял в гараже),

похоже трансляционный (для аэропорта, вокзала и т.д.).

Поиск, по просторам интернета, о устройстве, не дал результатов.

Возможно, у кого-нибудь, есть какая информация.




Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Информации в сети действительно нет...

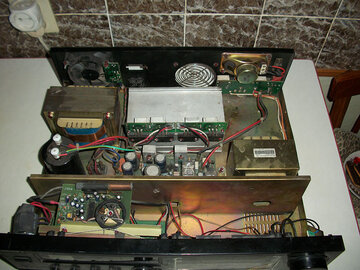

Но вроде и так всё понятно: одноканальный, есть трансформаторный выход для трансляционной сети, простейший ФМ тюнер, была кассетная дека, два микрофонных входа...

Из "ценного": силовой трансформатор и большой электролит.

Если в рабочем состоянии, попробовать гитару подключить...



Если неисправен, разобраться можно по платам, схемотехника везде однотипная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...есть трансформаторный выход для трансляционной сети, простейший ФМ тюнер, была кассетная дека, два микрофонных входа...

Если в рабочем состоянии, попробовать гитару подключить...

Юра, поздравляю с счастливым числом, 777 сообщений.

Решил, с простого (найти схему), а так конечно разберусь.

Рабочий.

Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... поздравляю с счастливым числом, 777 сообщений. ...

Спасибо !

Недолго "счастье длилось" :smile: ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В усилителе мощности стоят четыре 2SD1038

Silicon NPN Transistor

OEM:

Uce/Ucb: 120/150V

Ic: 40A

N: 180W

F: 1.5MHz

Еще что интересно, от выходного трансформатора идет всего три провода, пройдясь по китайским сайтам, нашел патент :


Больше информации нет, (по запросу, BUYUN, BY-8150, и т.д.), ощущение, что его делали, ручная сборка в единственном варианте.

Все работает (кроме микрофонных входов) FM тюнер, линейный вход.

Звук приятный.



... Если в рабочем состоянии, попробовать гитару подключить...

Если неисправен, разобраться можно по платам, схемотехника везде однотипная. ...

Так что будем разбираться с микрофонными входами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... пройдясь по китайским сайтам, нашел патент ...

Молодцы китайцы,это всё равно, что запатентовать очевидное, например "автомобиль с прицепом"... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
