Рекомендованные сообщения

да простят меня модераторы за флуд.

Но скопилось определенное количество лампочек 6н1п и 64 и 68 года и 74 и с ромбиками и без, лежат без дела пропадают

Хочется собрать усилитель с хорошим звуком.



Имею усилок 6н2п+6п14п, но в нем 6н1п звучат как то не очень качественно и бас какой то не плотный.

В связи с чем хочется собрать для них отдельный усилитель, тем более что за границей эту лампу ценят , а у нас она почему то недооцененная.

Вобщем посоветуйте красиво звучащую схему для 6н1п.

Ибо гуглил гуглил и ничего с хорошими отзывами не нашел.



Дополнительный вопрос, имеется два трансформатора по 1 квт и 4 меньшей мощности из промышленного блока стабилизации напряжения, можно ли их куда то использовать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6Н1П это близкий пальчиковый аналог октальной лампы 6Н8С. Поэтому можете смело выбрать схему на 6Н8С, только заменить её 6Н1П.

Изменено пользователем Vovan bk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Имею усилок 6н2п+6п14п, но в нем 6н1п звучат как то не очень качественно и бас какой то не плотный. ...

А лампы 6Н1П вставлялись в этот усилитель простым перетыком? Без изменения режима работы оптимального для для 6Н1П?

Тогда ничего удивительного нет, что 6н1П не звучит.



Только лишь на одних 6Н1П можно собрать каскад предварительного усиления, темброблок, но для построения усилителя мощности потребуется еще и мощные выходные лампы. И выходные трансформаторы соответствующие этим лампам. Так что для полного ответа на вопрос не хватает исходной информации.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где-то видел схемку, где на выходе стояли четыре 6Н1П. Могу поискать, авось попадется на глаза. Говорят триоды неплохо звучат. Но тогда имеет смысл использовать 6С19П или 6Н6П - моща у них поболе будет!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Внутреннее сопротивление одного триода 6Н1П порядка 10-12кОм. Если соединить параллельно по 4 лампы в одном плече двухтактного усилителя (параллельно 8 триодов) то можно получить внутреннее сопротивление порядка 1.2-1.3 кОм - это примерно соответствует лампе 6П6С-6П3С

По суммарной максимальной мощности анодов тоже будет близко к этим лампам. тогда и выходной трансформатор можно будет использовать рассчитанный под 6П3С.

Единственно что с накал придется делать гораздо мощнее. 4 лампы 6н1п по накалу будут тянуть почти 2.5 А как одна 6П36С или больше чем пара 6П3С.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А лампы 6Н1П вставлялись в этот усилитель простым перетыком? Без изменения режима работы оптимального для для 6Н1П?

Тогда ничего удивительного нет, что 6н1П не звучит.



Только лишь на одних 6Н1П можно собрать каскад предварительного усиления, темброблок, но для построения усилителя мощности потребуется еще и мощные выходные лампы. И выходные трансформаторы соответствующие этим лампам. Так что для полного ответа на вопрос не хватает исходной информации.



Да перетыком, не хотелось схему курочить, думал они близки по режимам, но просто поменьше усилением.

Имеется 4 китайских 6p14, а вот с трансформаторами беда.

Для выходного каскада лампы то можно любые в принципе найти, просто 6н1п чет много скопилось и хотелось бы схему классную какую нить, а то ухо к хорошему звуку привыкло )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... просто 6н1п чет много скопилось и хотелось бы схему классную какую нить, а то ухо к хорошему звуку привыкло ...



Какие трансформаторы есть на выход. Трансформатор выходной это больше половины успеха хорошего звука.

А усилитель можно прикинуть и на одних 6Н1П :music:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на 6н1п можно собрать хороший усилок для наушников. Но советую усилитель на лампе 6п43п на выходе очень неплохо.Сам имею опыт с этой лампочкой... Выходной на твз 1-9 и не пожалеете. Не будет 6п43 можно 6 п14п или 6п15п даже 6п1п (это аналог пальчиковый 6п6с)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для начала, можно рассмотреть схемы из "Радио" №10/1971 год, В.Борисов Усилитель НЧ

(как раз, по теме)

Выходная мощность такого усилителя небольшая - 0,3 Вт. Чтобы ее несколько увеличить, надо оба триода лампы 6Н1П соединить параллельно.



Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

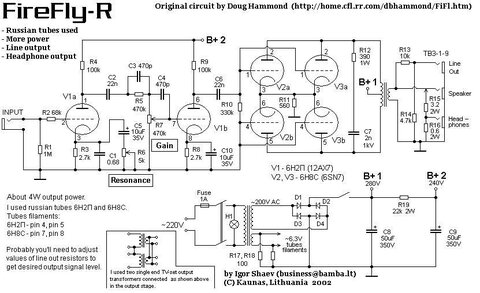

Вот нашел по-быстрому...





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Усилитель с двухтактным выходом на 6Н1П. ж.Радио №12 1968г с.44 Мощность 0,6вт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость tafer

Использую эту лампу, 6Н1П(СРПП) + 6П6С(в триоде).Выходной тр-р от кинап 90У-5.Нагрузка 4А-28 - 15ом.
