Выходной трансформатор на ТС-40 для двухтактного усилителя на 6Ф3П

Рекомендованные сообщения

Добрый день всем .Сейчас собираю двухтактный на 6ф3п на 2 канала.Есть трансформаторы пара ТС-40.Может кто уже мотал на них выходные если нет можно ли мне их использовать для данного унч.Если можно помогите рассчитать намотку первичку и вторичку под нагрузку 4 ома.



Спасибо



Сердечник трансформатора набран из пластин ПЛ-16х32


Изменено пользователем Globus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Есть трансформаторы пара ТС-40...

Рабочий вариант для любого усилителя от 4-16Ватт;

На каждой катушке трансформатора:

I - 900 витков - d=0,21 -0,24мм; ( в зависимости какой мах. ток потребляют лампы)

II - 83витка - d = 0,6мм;

II - 83витка - d = 0,6мм;

I - 900 витков - d=0,2 -0,24мм;

Первичная подключаем последовательно всего 1800+1800=3600 витков; (середина на +U БП);

Вторичная подключаем все 4 обмотки в параллель - 83 витка; Ra-a - 7525 Ом для динамика 4Ом;

Кол-во витков вторичной обмотки можно рассчитать к конкретному случаю...

Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот по этой схемке .Не большой аккуратный на 2 канала.

Спасибо .


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

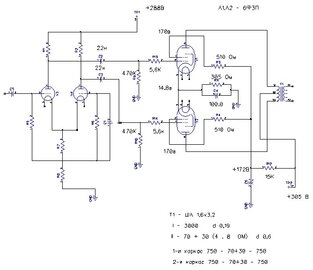

Если пригодится. Я собирал для гитары. Работает до сих пор.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...собирал для гитары...
Ильдар, наверное не показалось, Николай хочет собрать стерео усилитель. ФИ с разделенной нагрузкой будет более выигрышный для саунда. Сразу возникает некий вопрос:"Зачем для звука такой дохлик?".



...по этой схемке
сразу предположил :music: Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сердечник трансформатора набран из пластин ПЛ-16х32

Маленькие "5 копеек", сердечник витой-разрезной, ПЛ- т.е "О"(навивается на оправке из ленты), а наборный-это "Ш", или "Ф",(штампованные пластины) т.е. броневой :music:

Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Маленькие "5 копеек"...
К этой копеечке стоит добавить, что придется смотать имеющийся провод на катушечки, когда нибудь пригодится для других целей. Запастись необходимым проводом для намотки, бумагой для новых межслойных прокладок и терпением. :music:

Это одна сторона медальки, а вторая - силовой трансформатор для БП обоих каналов усилителя.

Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

Виталий, я понял, что стерео:). Просто предложил - а вдруг пригодится. Понимаю, что в моем случае низов минимум:).

Изменено пользователем Batualo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

придется смотать имеющийся провод на катушечки, когда нибудь пригодится для других целей. Запастись необходимым проводом для намотки

Чистое Имхо, я бы выбрал второй вариант, "запастись новым проводом", правда иногда, для экспериментов на низковольтную вторичку беру смотанный провод, ну или для " других целей" :music: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да перемотка однозначно.Есть силовой от Ригонды 102

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо.Намотаны работают отлично.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
