Sven SPS-820 перегрев TDA2030

Рекомендованные сообщения

Гость skad

Собственно у сабжа перегреваются данные усилители. Без нагрузки за пару тройку минут набирают градусов 70-80. Электролиты заменены на свежие. Напряжение на 3, 5 ногах у ТДАшек -18, +18 Вольт. Может кто-то сталкивался с таким? Поиск по форуму ничего не дал.

С уважением...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Напряжение на 3, 5 ногах у ТДАшек -18, +18 Вольт. ...

Это максимум для 2030. Поставь TDA2050, удалив защитные диоды (если стоят), и будет хорошо!

Изменено пользователем shursh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Поставь TDA2050, удалив защитные диоды (если стоят), и будет хорошо! ...
Думаете, греться будет меньше?



Виталий, оно всегда так грелось, или внезапно начало? Какого размера радиатор?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Возбуд на ВЧ идет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость skad

Нет, грелось не всегда. Перепайка на 2050 результата не принесла, греется меньше но все таки греется. Началось все после выхода из строя микросхем на ВЧ каналах. Саб работал, после замены такая вот петрушка началась,

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если есть возбуд на ВЧ, должны сильно грется резисторы снабберов на выходе. Они низкоомные и большой мощности, вы их сразу увидите, если они там есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Замени RC фильтр на выходе.

А лучше взять ослик и посмотреть "где сквозит" ВЧ. И принять меры.

Да, забыл, какой БП применен? Транс или ИБП?

Изменено пользователем shursh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Началось все после выхода из строя микросхем на ВЧ каналах. ...

TDA2030 вроде на одном радиаторе сидят? Скорее всего греется одна. Я бы открутил чисто от радиатора обе и на холостом ходу оценил температуры микросхем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость skad

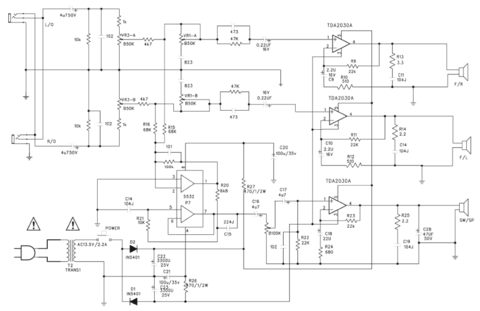

Собственно схема в аттаче, но только у меня на плате распаян мост а не два диода.

Все резюки на плате - смд

Ослика нет :-(

Питание двуполярное

Греются все микросхемы, радиатор снят, 2050 нагревается медленнее чем 2030, однако нагревается...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость skad

Ладно, определить в чем проблема я не могу. Может кто-то посоветует простую схему аналогичного усилителя? Не требующего настройки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... простую схему аналогичного усилителя? Не требующего настройки. ...

Да уж куда проще и какая настройка ?...

Если бы микросхемы, без радиатора, реально (ненормально) грелись, то через 5 - 10 сек. к ним невозможно было бы прикоснуться (без ожога).

Звук в этих каналах нормальный, не изменился ? Если нормальный, то всё у вас в порядке, за исключением (писали выше) предельного (±18В.) напряжения питания.

Изменено пользователем titpol
  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Первым делом - переделай БП!
