Гость angelv

Ремонт IP-камеры Beward N1000. Опознать smd элементы

Рекомендованные сообщения

Гость angelv

достались 3 штуки IP-камеры Beward N1000

камера включается (горит 5 сек. синий диод, а потом выключается)

очень сильно разогревается LT9250 GDE (D603), после него на обратной стороне стоит Мосфет, но на его входе уже нет напряжения...

помогите с идентификацией элементов 1 и 2 на картинке и чем их можно заменить...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рядом с элементом "1" есть обозначение F609 - это плавкий предохранитель, должен звониться "КЗ".

LT9250 (D603) - диод, скорее всего "шоттки", даташита на него в сети нет.

Если он греется, а после него нет напряжения, то скорее всего пробит мосфет. Диод (возможно) пока ещё цел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, сделайте читаемое фото, чёткое, в фокусе. Неужели сами не видите, что прикрепляете.

Такие фотокаки тем более недопустимы в теме типа "опознайте элемент".



Вы назвали D603, а я вижу С606 и это может оказаться танталовый кондёр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

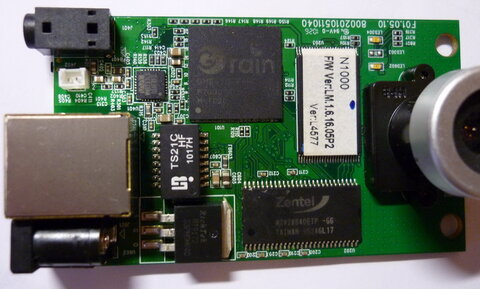

лицевая сторона



обратная сторона



Изменено пользователем angelv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

U603 - не мосфет, это интегральный стабилизатор (как и U602).

Если он сильно греется, то где то после него, в цепи питания есть "коротыш". Это может быть микросхема, конденсатор, замыкание в "печати" и монтаже... Бывает неисправен сам стабилизатор. Тогда его нужно демонтировать, посмотреть: нет ли замыкания после него и если нет, то определить тип (на какое он напряжение) и заменить (можно аналогом).



Если замыкание далее, в цепи, то без принципиальной схемы, паяльника для SMD, "воздушной" паяльной станции и навыков, поиск крайне затруднён, т.к. для определения "коротящего" элемента необходим его демонтаж.

Есть способ поиска без демонтажа (не 100%), но для этого нужны: миллиомметр, схема (или хотя бы "даташиты" на м/сх.) и определённый навык.



Попробуйте определить, какой ещё (кроме D603) элемент "подозрительно" нагревается. Если такового нет, без схемы и демонтажа не обойтись.



Найти принципиальную схему, похоже проблема ! Только если в каком нибудь сервис-центре.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

написал письмо в beward.ru, они ответили, что предоставить схему не могут, привозите нам в сервис.

Изменено пользователем angelv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... предоставить схему не могут, привозите нам в сервис. ...

Естественно... они же не благотворительная организация... Это только через знакомых, и "магарычи" :music: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость paskem

достались 3 штуки IP-камеры Beward N1000

камера включается (горит 5 сек. синий диод, а потом выключается)

очень сильно разогревается LT9250 GDE (D603), после него на обратной стороне стоит Мосфет, но на его входе уже нет напряжения...

помогите с идентификацией элементов 1 и 2 на картинке и чем их можно заменить...

Это ёмкость! ты его выдерни ибыдет виден значек. предположительно 10μF
