Сумматор и ФНЧ на ОУ TL072

Рекомендованные сообщения

Гость TanTall

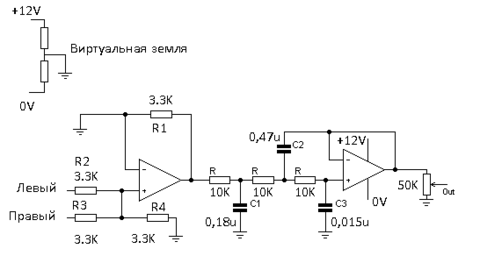

Здравствуйте! Изготовил другу в автомобиль усилитель для сабвуфера на двух TDA2003 в мостовом включении. Звучит плохо (по сравнению с той же TDA7057) не знаю почему - но для сабвуфера сгодится. Заключительным элементом схемы предполагаю сделать фильтр нижних частот и сумматор стереосигнала. В запасах имеется десяток TL072 купленных на AliExpress. Нарисовал вот такую схему:


- прошу читателей высказать свое мнение, правильно ли выставлены номиналы, да и вообще - насколько эта схема удачна, возможны ли другие варианты?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для саба в машину TDA2003, даже в мостовом включении, очень и очень мало - Ватт 10 мощности.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день, а есть печатная плата к данной схеме?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К сожалению, не сохранил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5


Текст авторский:

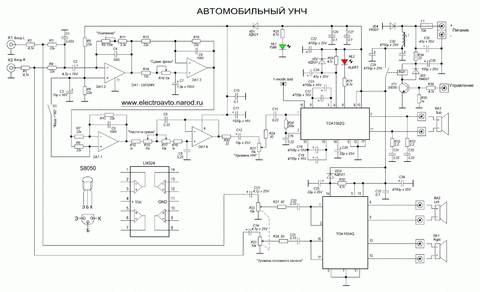

"Усилитель 3-х канальный. Что позволяет использовать его не только для раскачки сабвуфера, но и, например, задних колонок. Основной канал усиления собран на микросхеме TDA1554, это самая простая часть усилителя, т.к. микросхема практически не требует объвесных элементов. ФНЧ собран на микросхеме LM324, представляющей из себя набор из 4-х операционных усилителей. ФНЧ содержит фазовращатель, смеситель и собственно фильтр низких частот. Отфильтрованный сигнал усиливается микросхемой TDA1562. Особенность этой микросхемы то, что она работает в Н - режиме, позволяя получить выходную мощность 70 Вт, при напряжении питания 12 Вольт. Кроме того, в усилителе установлено стандартное автомобильное реле, включающее усилитель, при включении автомагнитолы. Все микросхемы имеют цепи плавного запуска, исключающие щелчки при переходных процессах во время включния-выключения.

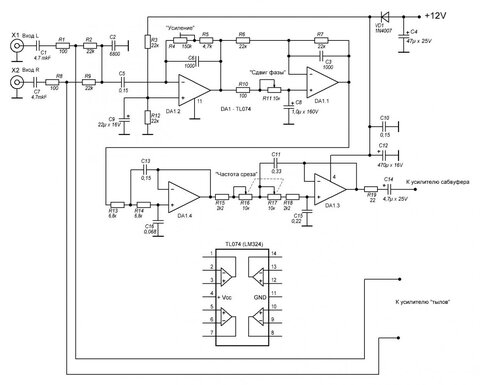

Спустя год эксплуатации автомобильного усилителя, отмечено не очень хорошее формирование сабвуферного сигнала. Было решено исправить этот недостаток. Схема формирователя несколько изменилась, также была применена другая микросхема (по цоколевке 1 в 1), на мой взгляд звучание стало на много лучше.


Сдвоенный переменный резистор R16-R17 включается так, чтобы при вращение в одну сторону сопротивление обоих резисторов увеличивалось, а вдругую - уменьшалось!

Изменения прекрасно видны на схеме. Я исключил совершенно не нужный фазовращатель +180 и добавил еще один каскад НЧ фильтра, для лучшего подавления средних частот. Также уменьшена разделительная емкость на входе, что снизило проникновение инфразвуков в сабвуфер. При отсутствии микросхемы TL074, можно как и в предыдущей схеме, использовать LM324, но результат будет незначительно хуже."

sub_filter_2.rar

Адрес сайта указан на картинке.

Изменено пользователем jank5

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... насколько эта схема удачна ...


Если говорить об этой схеме:

1) "виртуальную землю", при однополярном питании,нужно "делать конденсаторами";

2) некорректное ("странное") включение первого операционника ? Если его включить правильно, как инвертирующий сумматор, то номиналы R2, R3, R4 слишком малы (R1 вообще не нужен), входное сопротивление всего 6,8кОм., желательно 22 - 47кОм.; и при таком соотношении номиналов, коэффициент передачи всего фильтра, значительно меньше "1" ?

3) ФНЧ: 10кОм. + 0,18мкФ.- частота "среза" = 88Гц. и 0,47мкФ. + 10кОм. = 33Гц. ? ! "Пройдёт" только инфразвук...



Вообщем, Андрей, почитайте про операционные усилители (схемотехника включения, от чего зависит Ку...) и RC фильтры ("тау", частота среза...), для начала википедию... :music:

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TanTall


Если говорить об этой схеме:

1) "виртуальную землю", при однополярном питании,нужно "делать конденсаторами";

2) некорректное ("странное") включение первого операционника ? Если его включить правильно, как инвертирующий сумматор, то номиналы R2, R3, R4 слишком малы (R1 вообще не нужен), входное сопротивление всего 6,8кОм., желательно 22 - 47кОм.; и при таком соотношении номиналов, коэффициент передачи всего фильтра, значительно меньше "1" ?

3) ФНЧ: 10кОм. + 0,18мкФ.- частота "среза" = 88Гц. и 0,47мкФ. + 10кОм. = 33Гц. ? ! "Пройдёт" только инфразвук...



Вообщем, Андрей, почитайте про операционные усилители (схемотехника включения, от чего зависит Ку...) и RC фильтры ("тау", частота среза...), для начала википедию... :music:

Юрий - никак не могу выделить время для плотного изучения теории - но надеюсь в ближайшем времени исправить этот недочет! Схему фильтра позаимствовал вот отсюда:

https://datagor.ru/amplifiers/chipamps/1726-aktivnyy-krossover-dlya-nch-dinamika.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... не могу выделить время ...

Андрей, совсем не обязательно, садиться и отдельно, плотно изучать теорию. Достаточно, в процессе практической работы, задаваться вопросами и искать на них ответы, сначала в "фундаментальных" источниках, а потом уже на форумах... Не воспринимайте мои высказывания, как поучения, я пытаюсь направить Вас в правильное русло...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Схему фильтра позаимствовал вот отсюда: https://datagor.ru/amplifiers/chipamps/1726-aktivnyy-krossover-dlya-nch-dinamika.html ...
Врёте, нет там такой схемы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TanTall

Врёте, нет там такой схемы.

Но, но - как же нет! А это: https://datagor.ru/uploads/posts/2011-05/1306056764_krossover-nch.png ?



- я даже не постеснялся взять номиналы предложенные автором... Другое дело, что очевидно это все работает "не так", с ОУ который я помести спереди... Но - как правильно заметил Юрий хромает теоретическая база, нужно разбираться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей, я могу только повторить: в нашей статье НЕТ вашей корявой схемы, которую вы якобы там взяли.

В статье схема из программы расчета ФНЧ 3-го порядка от Игоря (AudioKiller)

Естественно, она многократно проверена и отлично работает (и схема и программа).



Каждый желающий может пройти по ссылке Активные кроссоверы для АС основе фильтра Баттерворта 3-го порядка и убедиться лично. Почитайте и комментарии.



А вы, Андрей, пожалуйста будьте осторожнее в словах и не пытайтесь подставлять и сталкивать лбами других уважаемых авторов. Не красиво.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насчет фильтра, которого якобы по ссылке нет и который все таки нарисован и подан как предложение автора статьи...

Значит насчет чего там оно фильтрует.

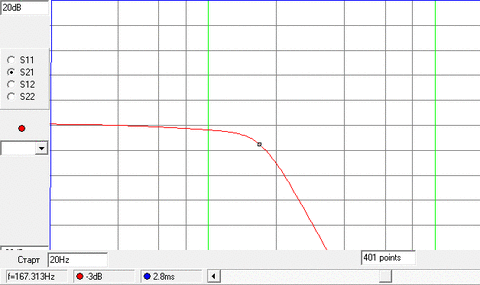

А фильтрует как раз так как написано в статье: фильтр низких частот (ФНЧ), частота по уровню -3 дб ( по напряжению) 150 гЦ ,

Реально с теми номиналами, что в схеме =167гц, но это в допуске.




Сумматор у автора темки, Андрея получился, конечно оригинальный... Без понятия как поведет себя ОУ в неинверсном включении,если минусовой вход намертво "приземлить". По моему он забыл один резистор дорисовать.

Если не это, то сумматор пассивный( R2,R3,R4), потом каскад усиления на ОУ и фильтр.



Схема рабочая, условно. Но так никто не делает, все применяют инвертирующий сумматор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
