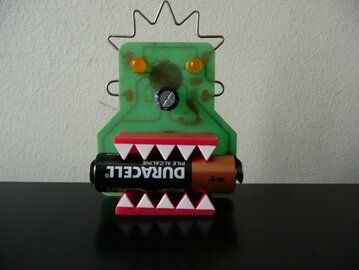

Пожиратель батареек (Battery Eater)

Рекомендованные сообщения

Гость romzone

Здравствуйте!

Прошу помощи в разработке простейшего устройства. Индикатор заряда батареек 1,5В. Суть простая- индикатор одном светодиоде. При хорошей батарейке индикатор плавно моргает, при севшей батарейке просто светится.

Второй вариант- 3 светодиода. При хорошей батарейке светятся три, при плохой соответственно наличию напряжения.

Заранее спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Речь о портативном устройстве?

Сам индикатор должен питаться от проверяемой батарейки 1,5В?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость romzone

Речь о портативном устройстве?

Сам индикатор должен питаться от проверяемой батарейки 1,5В?

Да все верно. Портативно, доп питания не надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проблема в низком контролируемом напряжении. Для 6 - 12 Вольт примеров масса.



А тут... Вот пара схемок, которые будут моргать при 1,5 Вольтах.

Чтобы расширить чуйку в область 1,0...1,2 Вольта потребуются германиевые транзисторы, сверхъяркие светики.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уточните, всё таки, техзадание:

1) Только индикатор или зарядное устройство с индикацией ?

2) Батарея из элементов (количество) или один элемент АА ?

3) Индикация при заряде или разряде (эксплуатации) ?



Если это только индикатор, то учитывая малое напряжение и ток одного элемента АА (тем более разряженного) схема на светодиодах "простейшей" и автономной не получится !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть вот такая простейшая классическая схема, позволяет запитать светодиод от одной батарейки. Она работоспособна начиная с 0.7-0.8В.


Вместо светодиода вешаем стабилитрон на 5 вольт и конденсатор, получаются относительно стабильные пять вольт. Далее от этого всего запитываем копеечный модуль-вольтметр с али Цифровой вольтметр, диапазон 3 - 30 Вольт. Всё.


У него потребление 20мА, т.е такого простого преобразователя хватит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Серег, параметры Tr1 дай обязательно, чтобы получилась практическая конструкция, а не теория.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Игорь, параметров нет :biggrin: Эту штукуделают на самых разных ферритовых кольцах, от маленьких до неприлично здоровых.

Вот тут несколько примеров и мой вариант https://forum.datagor...todioda-ot-15v/



Да, если уж совсем лень, на том же али можно и преобразователь заказать

например aliexpress.com/item/1pc-lot-0-9V-5V-to-5V-600MA-USB-Output-charger-step-up-Power-Module-Mini/32619066771.html



Забыл ещё кое-что упомянуть. У этих вольтметров питание идет от измеряемого напряжения. Чтобы он работал в этой конструкции,е го надо перекоммутировать. Разделить провод питания и провод измерений. Насколько я помню, это не сложно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, только вольтметр нужен другой, от 1 вольта хотя бы и пара разрядов после запятой...



Прочитал дополнение: тогда возможно получится...



Ещё забыли такой момент: оценка заряженности аккумулятора определяется по напряжению на нём в режиме ХХ, а тут приличная нагрузка...



И стОит ли эта индикация, пары часов "лишней" работы батареи ? (если индикатор держать постоянно подключенным).



Простой и автономной схемой, для реализации техзадания, похоже не обойтись...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я несколько лет назад покупал такой тестер: aliexpress.com/item/1Pc-Button-Cell-Rechargeable-AAA-AA-C-D-Battery-Tester-BT-168D-1-5V-9V-free/32547414211.html

Ежли кому интересно, могу найти и сфоткать внутренности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучшего варианта, наверно просто нет....


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Лучшего варианта, наверно просто нет... ...

По принципу, ДА, а в реальности диод надо исключить, при очень глубоком разряде батареи, учитывая сопротивление индикаторной головки (3кОм. для 100мкА.), не хватит напряжения, что бы "пробить" диод впрямую...



В этой задаче самый "тяжёлый" момент - низкое напряжение !

Может зайти с другой стороны, через драйвер зарядки-защиты литиево-ионных аккумуляторов + малотоковая индикация на ЖК ?

На какое минимальное напряжение они (драйверы) бывают ?

Там потребление "мизерное", а с ключей на мосфетах можно снять сигналы на ЖК (пока фантазии... :biggrin: )

Изменено пользователем titpol
