Гость rtv

Добавление Петли эффектов в голову Marshall DSL15 (есть печатка)

Рекомендованные сообщения

Гость rtv

Пока на статью наверное не потянет. Просто могу дать несколько советов дать тем, кто столкнется с этой темой.



Так вот, DSL15 был в виде "Головы",схема петли эффектов взята от DSL40. Для ее питания в DSL15 нужно установить недостающие детали, которые на его схеме обведены зеленой штриховой линией.



Скачать в архиве схемы Marshall DSL15, Marshall DSL40, печатка петли:

datagor-dls15.zip



На плате все места есть.В целом 2а диода,4е электролита, 4е об.конденсатора, 2а стабилизатора типа 78L12 и 79L12, у меня их не было, поставил более мощные LM7812, LM7912.


Обращаю внимание,при установке стабилизаторов будьте внимательны-корпус одного стабилизатора (REG2) на плате корпус нарисован белой краской -Неправильно. Разберитесь что к чему. После установки деталей у нас появятся напряжения -12в и +12в. Так как это была "Голова" детали для организации ревера на плате тоже отсутствуют. Поэтому питание платы петли делаем от 4го вывода отсутствующей микросхемы,это -12в, а +12в от 8го. Общий провод увидите левее ее корпуса.



Плата расположена вертикально между переключателем Триод-Пентод и платой с выходными гнездами. До монтажа были сомнения -не появится ли завязка в виде возбуда, так как плата близко расположена от переключателя режимов, но к счастью все обошлось.

Смотрел на макс мощности по осциллографу. Никаких артефактов не наблюдалось и экранирование платы не потребовалось. Провода In и Out платы так же не экранировались, если будете экранировать-землите только с одной стороны, иначе образуются земляные петли.



Для подключения входа -выхода платы надо выпаять конденсатор С38 он рядом с резистором R53. Конденсатор поворачиваем на 180 градусов,т.е. выводами вверх.Один вывод наращиваем перемычкой и впаиваем в плату усилителя, в свободное отверстие. В освободившееся отверстие к резистору R53 впаиваем провод In платы эффектов, провод Out платы эффектов припаиваем к выводу конденсатора.

Включаем-Наслаждаемся.



Немного про особенности платы эффектов. Если подать сигнал с уровнем 1в, то на выходе Send получим сигнал с уровнем 220мВ, с гнезда Ret сигнал усиливается снова до 1в. Т.е. коэффициент передачи петли эффектов в целом равен 1. При работе на макс мощности уровень сигнала на входе In примерно 750мВ. Если у кого появится желание изменить уровни выхода на Send и передачи со входа Ret, препятствий нет никаких. Изменяя номиналы резисторов можно достичь всего желаемого.

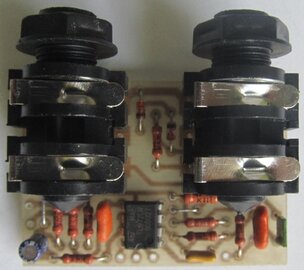

post-1-0-72889900-1480055771_thumb.jpg post-1-0-28497200-1480055773_thumb.jpg

Рисунок платы петли эффектов в формате DipTrace .Если посмотрите на печатку увидите одну длинную перемычку. Ее можно ставить и не ставить. При установленной сигнал с выхода Send можно подавать на дополнительный оконечник, при этом ваш усилитель тоже будет работать, это типа линкование усилителей. При отсутствующей перемычке при включении джека в Send ваш усилитель будет молчать, пока в Ret не будет подан сигнал.Я ее не поставил.



Из недостатков-легкие щелчки при переключении режимов присутствуют. В перспективе можно дополнить схемой блокировки тракта. На плате эффектов, в правом верхнем углу, присутствует пара отверстий для замыкания тракта при переходных процессах. В перспективе наверное сделаю.



Если будет интерес к данной теме, по мере возможностей отвечу на вопросы, если что то изложил криво.



О себе.

Мне уже 6ой десяток, пока, по мере возможностей, стараюсь помогать гитаристам-радиолюбителям.

Если сочтете нужным опубликовать мой материал-буду благодарен.



С уважением, Владимир

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Затерялась под спудом полезная тема (при смене ПО форума).

Исправляюсь и вот она в эфире!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sergeyglbv

Кстати, для "головы", в отличие от комбо, отдельную плату можно и не травить. Я воспользовался местом под отстутствующую микросхему IC2. Схема ее включения такая же, обвязка тоже похожа, почти все элементы идеально встают в имеющиеся площадки, лишь штуки четыре повесил навесным монтажом. Всё действительно нормально работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
