Ток ХХ ТС-200 250 мА после перемотки вторички

Рекомендованные сообщения

Гость a1xb

Здравствуйте,

Решил собрать БП для лампового усилителя на 6п36с, взял для этих целей трансформатор ТС-200, разобрал, четь плотнее уложил вторичку, в освободившееся место домотал еще провода, чтобы получить необходимые 360 В после моста + еще добавил обмотку для питания цифровой части, которая возможно будет добавлена (ЦАП и МК). Собрал все это дело, предварительно выдержав катушки минут по 30 в воско-парафинной ванне.

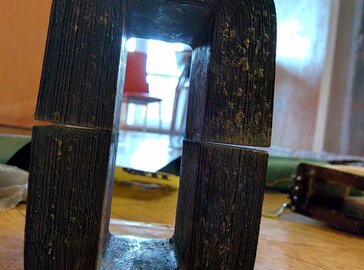

Итог: включил через лампу накаливания 100 Вт, лампа загорелась. Ток ХХ 290 мА. Снова разобрал, отполировал торцы сердечника, собрал, ток 250 мА. Оставил на час поработать: транс абсолютно холодный. Снова разобрал, посмотрел на железо и мягко говоря удивился (см фото под спойлером).

Это нормально, что такой зазор(пробовал крутить железо, на фото положение с наименьшим зазором)?

Как можно победить?

Есть ли смысл обрабатывать на наждаке до полного контакта?

И еще, есть ли какой-нибудь способ протестировать транс на наличие КЗ витков? Нашел только с неоновой лампочкой и и источником постоянного напряжения, но не вышло (делал с кроной 9 В)...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... собрал, ток 250 мА. Оставил на час поработать: транс абсолютно холодный. ...

Оставили поработать с подключенной лампой? Или напрямую в розетку?

250мА холостого хода это 50Вт превращаемые в тепло на трансформаторе. Через час его в руках держать без толстых рукавиц было бы уже нельзя.



Торцы знатные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость a1xb

Оставили поработать с подключенной лампой? Или напрямую в розетку?

250мА холостого хода это 50Вт превращаемые в тепло на трансформаторе. Через час его в руках держать без толстых рукавиц было бы уже нельзя.



Торцы знатные.

Да, с лампой, напрямую не включал еще.

Моя ошибка еще в том, что я до перемотки его не удосужился проверить, даже не включал ни разу, купил и сразу разобрал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Сплошная фантастика":

250мА.+час работы=транс. холодный ! ?

Такие кривые зазоры (брак) вижу в первый раз. Бывает (часто) полное прилегание только в одном, взаимном, положении подков...



Проверять на КЗ витки, бессмысленно, если за час работы транс. не задымил, то их там нет.

Зашлифовать до полного контакта очень желательно, но вручную, на наждаке, это сделать не просто, нужна жёсткая фиксация, обрабатываемой подковы и хороший, большой круг.

Как полумера: растолочь "в пыль" карбонильное железо (сердечники и чашки катушек индуктивности старых радиоприёмников), смешать с клеем (эпоксидка в "эластичной" пропорции), полученной пастой намазать торцы и стянуть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... полученной пастой намазать торцы и стянуть. ...
При этом мы можем потерять разборность, если клей очень хороший.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может попробовать вместо эпоксидки замешать с силиконовым клеем? В случае чего, при повторной разборке не придется соскабливать затвердевшую эпоксидку. Сам пока не пробовал, просто сейчас в голову стукнуло :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может катушки соединили неправильно.

Железо в мусор да и все, не извращайтесь, не стоит оно того.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если есть выход на механическое производство - шлифануть торцы на шлифстанке, там магнитный стол.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Да, с лампой, напрямую не включал еще. ...

Поэтому не удивительно, что не нагрелся. Весь нагрев ушел в лампу. На трансформаторе было вольт 100 не больше, судя по яркости свечения лампы.



И вариант с неправильной коммутацией катушек тоже не стоит отбрасывать.

Изменено пользователем tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость a1xb

Соединил все правильно, я перед разборкой весь транс разрисовал и провел ему фотосессию, чтобы потом без проблем все собрать как было. Железо, если бы было такое, я бы выкинул конечно, а с ферритовым порожком вариант отмел как раз из-за неразборности, тк эпоксидкой клею обычно. Не знаю, есть ли смысл вообще заморачиваться с ферритовой пастой? Я сомневаюсь, что она сможет заполнить такие зазоры и дать эффект.



Если искать другое железо, вроде бы еще у ТС-180 такое же, да?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...трансформатор ТС-200, разобрал..

1) для исправления соприкосновения поверхности подков, как раз тот случай - берем большие тиски, используем небольшие струбцины чтобы удержать пластины в плоскости; зажимаем края подков и аккуратными не быстрыми движениями стягивания сжимаем края металла, главное не торопясь, не передавить в другую сторону! Материал очень мягкий, проверять несколько раз;

2) при возникновении расслоения металла в части подковы, после выравнивания пролить высоко-затекающим клеем и сжать тисками до высыхания;

3) изготовить смесь - эпоксидная смола "без отвердителя", добавить толченный порошок(пыль) из ферритовых чашек или подобного ферро-материала, консистенция после добавления порошка очень густой сметаны, промазать торцы и собрать ТС.


Изменено пользователем vitivsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound



Если искать другое железо, вроде бы еще у ТС-180 такое же, да?



Да.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
